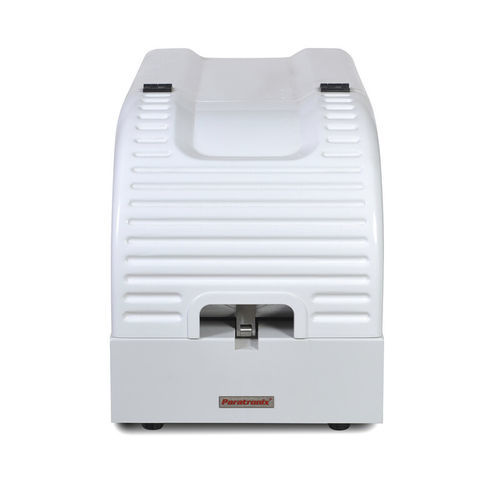

Пермеаметр OTR-D3

Краткое описание
Тестер пропускания кислорода OTR-D3 выполнен по методу кулонометрического датчика и предназначен для измерения кислородопроницаемости средне- и высокобарьерных материалов — пластиковых пленок, композитных пленок, листов, бумаги и т.д., применяемых в упаковке пищевых продуктов, фармацевтике, медицинских изделий, потребительских товаров и электроники.

Функции

• Кулонометрический метод в сочетании с высокоточным инфракрасным датчиком для обеспечения точности измерений.
• Автоматическое управление влажностью и температурой для стабильных условий испытания.
• Управление через ПК с специализированным программным обеспечением и удобным интерфейсом.
• Отображение данных испытаний и кривых в реальном времени.
• Три независимые испытательные камеры для одновременного тестирования 3 образцов.
• Автоматический запуск испытаний одним нажатием кнопки.
• Запатентованная система промывки трубопроводов для чистоты газ-носителя и высокой эффективности испытаний.
• Технология герметичной установки образца для повышения герметичности камер.
• Опция компьютерной трассируемости данных и управления правами для соответствия требованиям фарминдустрии.

Технические характеристики
Параметр: Значение
Модель: OTR-D3
Диапазон измерений (пленка): 0.01～6500 (куб.см/㎡·24ч)
Разрешающая способность: 0.001
Площадь проницаемости: 50 cm2 (возможно изготовление на заказ)
Толщина образца: <3 мм (для больших толщин необходимы аксессуары)
Количество образцов: 3
Режим испытания: независимый датчик в каждой камере
Диапазон регулирования температуры: 15℃～55℃ (опция)
Точность регулирования температуры: ±0.1℃
Газ-носитель: азот высокой чистоты 99,999% (подготавливается пользователем)
Расход газа-носителя: 0～100 мл/мин
Давление источника воздуха: ≥0.2 МПа
Размер порта: металлическая трубка 1/8 дюйма
Габариты прибора: 740 мм (Д) × 415 мм (Ш) × 430 мм (В)
Питание: AC 220V 50Hz
Масса нетто: 50 кг

Принцип испытания
В предварительно кондиционированную пробу подается кислород (или воздух) с одной стороны и поток высокочистого азота с другой. Через образец проникшие молекулы кислорода переносятся к кулонометрическому датчику, который анализирует концентрацию кислорода и рассчитывает скорость передачи кислорода и сопутствующие параметры.

Стандарты испытаний

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Конфигурация

• Стандартная комплектация: основной прибор, пробоотборник, редукционный клапан для баллона азот/кислород, вакуумная смазка Dow Corning.
• Дополнительно: принадлежности для испытаний упаковки, устройство температурного контроля упаковки, устройство поддержания постоянной температуры.
• Примечание: источники газа (азот и кислород) должны быть подготовлены пользователем.

Характеристики / технические спецификации

• Модель: OTR-D3
• Диапазон измерения (пленка): 0.01～6500 куб.см/㎡·24ч
• Разрешение: 0.001
• Площадь проницаемости: 50 cm² (на заказ)
• Толщина образца: <3 мм
• Количество образцов: 3
• Режим испытания: независимый датчик в каждой камере
• Диапазон регулирования температуры: 15℃～55℃ (опция)
• Точность регулирования температуры: ±0.1℃
• Газ-носитель: высокочистый азот 99,999%
• Расход газа-носителя: 0–100 мл/мин
• Давление источника: ≥0.2 МПа
• Размер порта: металлическая трубка 1/8"
• Габариты: 740×415×430 мм (Д×Ш×В)
• Питание: AC 220V 50Hz
• Масса нетто: 50 кг
