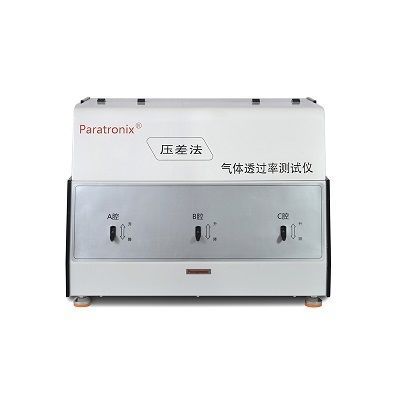

Пермеаметр GTR-V3

Введение
Тестер газопроницаемости GTR-V3 (GTR Tester) предназначен для измерения скорости проницаемости газов (O₂, CO₂, N₂) через пластиковые плёнки, многослойные плёнки, высокобарьерные материалы, листовой материал, металлические фольги, резину, шины и проницаемые мембраны методом перепада давления. Подходит для НИОКР и контроля качества в лабораториях материалов и упаковки.

Особенности

• Высокоточный инфракрасный датчик для точного определения газа
• Автоматическое регулирование влажности и температуры для стабильных условий испытаний
• Управление с ПК с профессиональным программным обеспечением и удобным интерфейсом
• Отображение данных и кривых в реальном времени
• Три независимые испытательные камеры для параллельного тестирования трёх образцов
• Автоматическое выполнение теста одним нажатием для воспроизводимых процедур
• Запатентованная конструкция промывки трубопровода для чистоты носителя и высокой эффективности
• Технология герметичного монтажа образца для повышения герметичности камер
• Опция: компьютеризированная система для трассируемости данных и управления правами в соответствии с USP 1207

Принцип испытания
Предварительно кондиционированный образец устанавливают в ячейку диффузии газа, образуя герметичный барьер между двумя камерами. Сначала вакуумируется камера с более низким давлением, затем вся ячейка. В высокое давление подаётся газ, создающий постоянную разность давления. Газ проникает через образец с высокого на низкое давление; по изменению давления в нижней камере рассчитываются проницаемость и барьерные свойства образца.

Стандарты испытаний
ASTM D1434, ISO 2556, ISO 15105-1

Комплектация
Стандартная комплектация: основной прибор, контроллер постоянной температуры, компьютер, профессиональное ПО, специальный пробоотборник, вакуумная смазка, быстрофильтрующая количественная фильтровальная бумага, вакуумный насос.
Опции: нож для отбора образцов, масло для вакуумного насоса, генератор влажности.
Примечание: источник воздуха для прибора — полиуретановая трубка ф 6 mm. Источник газа и дистиллированная вода предоставляются пользователем. Внешний вид приборов может отличаться у кастомизированных моделей.

Технические характеристики (таблица)
Параметр — Значение
Модель — GTR-V3
Диапазон измерений (плёнка) — 0.1～50.000 cc/㎡·24h·0.1MPa
Количество образцов — 3
Количество основных датчиков — 3
Режим испытания — независимая однокамерная система
Разрешение вакуума — 0.01Pa
Величина вакуума — <10Pa
Диапазон регулирования температуры — 5℃～95℃
Диапазон регулирования влажности — 0%RH; 2%RH～98.5%RH ±3%RH (примечание1)
Точность регулирования температуры — ±0.05℃
Разрешающая способность по температуре — 0.01℃
Испытательное давление — -0.1 MPa～+0.3MPa (стандартное)
Давление источника воздуха — 0.4 MPa～0.6 MPa
Испытательный газ — O₂, N₂, CO₂ или другой газ
Интерфейс газ-носитель — Ф6
Диаметр вакуумной трубки — 1/4"
Режим калибровки — калибровка стандартной плёнки и внешняя калибровка вакуумного датчика
Толщина образца — ≤3mm
Размер образца — Φ97mm
Площадь проницаемости — 38.48 cm2
Габариты — 760 mm (L) × 575 mm (W) × 450 mm (H)
Вес — 88Kg
Питание — AC100～240V 50/60Hz

Технические характеристики (список)

• Model: GTR-V3
• Measurement range (film): 0.1～50.000 cc/㎡·24h·0.1MPa
• Sample quantity: 3
• Main sensor quantity: 3
• Test mode: single chamber independent
• Vacuum resolution: 0.01Pa
• Vacuum degree: <10Pa
• Temperature control range: 5℃～95℃
• Humidity control range: 0%RH; 2%RH～98.5%RH ±3%RH
• Temperature control precision: ±0.05℃
• Temperature resolution: 0.01℃
• Test pressure: -0.1 MPa～+0.3 MPa
• Air source pressure: 0.4 MPa～0.6 MPa
• Test air: O₂, N₂, CO₂ or other gas
• Interface of carrier gas: Ф6
• Vacuum tube diameter: 1/4"
• Calibration mode: calibration of standard film and external calibration of vacuum sensor
• Sample thickness: ≤3mm
• Sample size: Φ97mm
• Permeability area: 38.48 cm2
• Overall Size: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Weight: 88Kg
• Power supply: AC100～240V 50/60Hz
