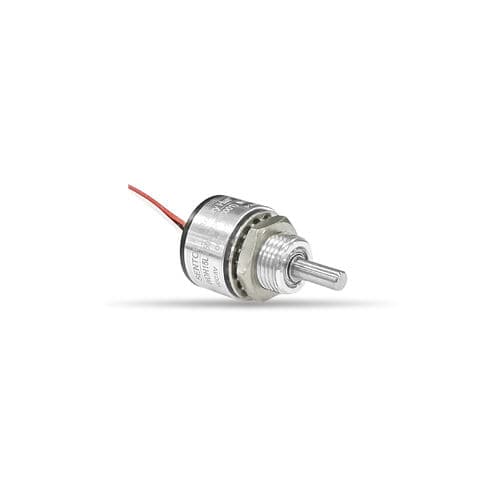

Бесконтактный потенциометр серии WDH15L (запатентовано)
- Магнитный поворотный датчик
- Экономичная версия
- Малый размер (диам. корпуса Φ15 мм)
- С 1 парой прецизионных шарикоподшипников
Гернеральные механические характеристики
- Механический угол: 360° (бесконечный)
- Степень защиты: IP54
- Рабочий крутящий момент: <1мН.м
- Макс. скорость: 1500 об/мин
- Продолжительность жизни: 100,000,000
- Масса:Приблизительно 10 г
- Материал корпуса:Анодированный алюминиевый сплав
- Материал вала:Нержавеющая сталь
Экологические характеристики
- Диапазон рабочих температур: -40°C~+125°C
- Диапазон температур хранения: -40°C~+125°C
- Стойкость к ESD:(Контактный разряд)±8KV,(Воздушный разряд)±15KV,EN61000-4-2:2009
- Стойкость к электростатическому разряду:10В/м (80МГц~1ГГц,1КГц80% амплитудная модуляция),EN61000-4-3:2006+A1:2010
Электрические характеристики Genearal
- Стандартная модель: WDH15L 0505 W360
- Входное напряжение 5V±10%
- Выходной сигнал: 0~100%Vcc
- Потребляемый ток (холостой ход): 100kΩ
- Эффективный электрический угол: 360°
- Допуск на независимую линейность: ±0.3%
- Разрешение: 4096(12 бит)
- Скорость обновления: 0.3 мс
Специальные характеристики
- Доступно для инкрементальных, ШИМ, SER.
- Специальная длина вала, специальный диаметр или специальная обработка вала (например, шлицевая, фатированная и т.д.)
Для других специальных требований, пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn
---
