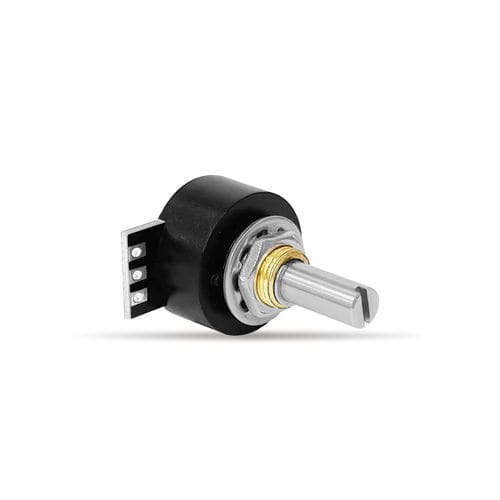

Серия WLH22D 1-оборотный бесконтактный потенциометр (запатентовано)
- Магнитный поворотный датчик
- Недорогая версия
- Пластиковый корпус
- Втулочный монтаж
- Паяные площадки
- Диаметр корпуса Φ22 мм
- Одиночный выход, двойной параллельный выход, двойной перекрестный выход
- Направление выхода: По часовой стрелке (W), против часовой стрелки (C)
- Эффективный электрический угол: Любой угол в пределах 360°
Основные механические характеристики
- Механический угол: 360° (бесконечный)
- Степень защиты: IP40
- Рабочий крутящий момент: <5 мН.м
- Макс. скорость: 1500 об/мин
- Ожидаемый срок службы: 50 000 000
Технические характеристики окружающей среды
- Диапазон рабочих температур: -30°C~+85°C
- Диапазон температур хранения: -30°C~+85°C
Электрические характеристики Genearal
Абсолютный аналоговый сигнал
- Стандартная модель: WLH22D 0505 W360
- Входное напряжение 5В±10%, выходной сигнал 0~5В
- Потребляемый ток (холостой ход): <16 мА
- Выходное отклонение обоих концов: 10KΩ
- Эффективный электрический угол: 360°
- Допуск независимой линейности: ±0,5%
- Разрешение: 4096(12bit)
- Скорость обновления: 0.3 мс
Специальные спецификации
- Специальная длина, специальный диаметр или специальная обработка на валу.
- Доступен для высокого крутящего момента<10mN.m
Для других специальных требований, пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn
---
