Однооборотный потенциометр R58

с ручным управлениемс эффектом Холладля электронного оборудования

Название продукта

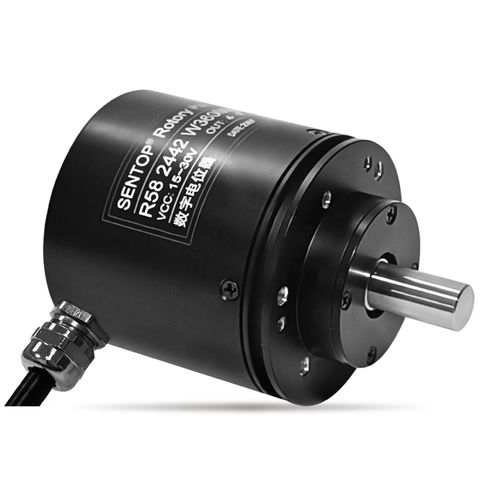

1-оборотный бесконтактный магнитный потенциометр R58 (эффект Холла).

Обзор продукта
Магнитный поворотный датчик (эффект Холла), разработан для тяжёлых промышленных условий. Обеспечивает непрерывный электрический угол 360°, корпус с защитой IP67, возможна защита вала, помехозащищённые исполнения, защита от обратного подключения и опции экранированного кабеля.

Ключевые особенности

• Магнитный поворотный датчик (эффект Холла)
• Высокая степень защиты (корпус IP67)
• Предназначен для работы в тяжёлых условиях
• Устойчивость к магнитным помехам
• Экранированный кабель доступен
• Защита от обратного подключения

Измерение / Габаритный чертёж
Доступна схема габаритных размеров (см. страницу изделия).

Общие механические характеристики
Механический угол: 360º (endless)
Степень защиты: IP67 (корпус); вал IP65 (опционально IP67)
Рабочий момент: ≤50 mN·m
Ресурс: 100 000 000 циклов
Масса: прибл. 330 g
Материал корпуса: алюминиевый сплав
Материал вала: нержавеющая сталь
Нагрузки на вал: осевая 40 N, радиальная 80 N
Диаметры вала: φ6 / φ8 / φ10 / φ12

Эксплуатационные характеристики (окружающая среда)
Рабочая температура: -30℃ ～ +85℃
Температура хранения: -30℃ ～ +85℃
Стойкость к ESD: контактная разрядка ±8 kV, воздушная ±15 kV, EN61000-4-2:2009
Стойкость к EMS: 100 V/m (80 MHz～1 GHz, 1 kHz 80% AM), EN61000-4-3:2006+A1:2010

Общие электрические характеристики
Стандартная модель: R58 2410 W360 (возможны другие варианты входного напряжения/выходных сигналов: 0505, 2405, 2442 — см. каталог)
Входное напряжение: 15～30 V
Выходной сигнал (стандарт): 0～10 V
Ток потребления (без нагрузки): <25 mA
Отклонение выхода на концах: <50 mV
Сопротивление нагрузки: >100 kΩ
Эффективный электрический угол: 360º
Допуск независимой линейности: ±0.3%
Разрешение: 4096 (12 бит)
Скорость обновления: 0.3 ms
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 min (500 V AC)

Входное напряжение / варианты выходных сигналов
0505: 5 V ±10% / 0～100% Vcc
2410: 15～30 V / 0～10 V
2405: 9～30 V / 0～5 V
2442: 15～30 V / 4～20 mA

Доступные специальные варианты

• Специальные аналоговые сигналы: 1010 (10 V подано → 0–10 V выход), 0305 (3.3 V подано → 0–5 V выход), PWM
• Другие выходы: инкрементальные, SSI, SPI, RS485, RS422, CAN, USB
• Специальный вал: индивидуальная длина/диаметр, механическая обработка вала (паз, фланец, слепое отверстие и т.п.)

Характеристики / технические спецификации

• Модель: R58
• Тип: 1-оборотный бесконтактный магнитный потенциометр (эффект Холла)
• Механический угол: 360º (endless)
• Защита: IP67 (корпус)
• Стандартный выход: 0–10 V; другие варианты доступны (0–5 V, 4–20 mA, цифровые интерфейсы)
• Питание (стандарт): 15–30 V
• Разрешение: 12 бит (4096)
• Линейность: ±0.3%
• Рабочая температура: -30℃…+85℃
• Материалы: корпус — алюминиевый сплав, вал — нержавеющая сталь
• Масса: ~330 g
