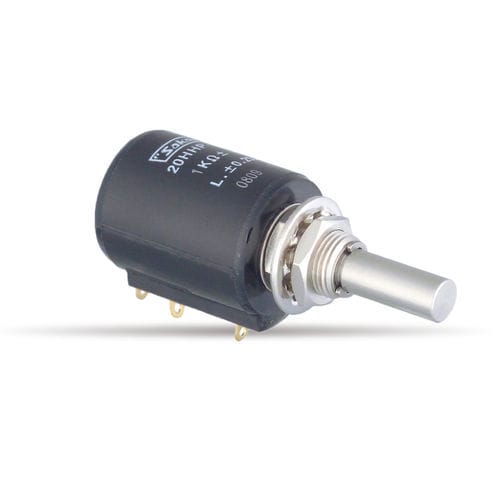

20HHP Многооборотный потенциометр Hybird
- Многооборотный потенциометр Hybird
- Крепление на втулку или сервомонтаж
- Соответствие RoHS
Общие технические характеристики
- Стандартное значение сопротивления: 2K, 5K, 10K, 20K, 50K (Ω) (5-оборотный); 2K, 5K, 10K, 20K, 50K, 100K (Ω) (10-оборотный)
- Допуск общего сопротивления: Стандартный класс ±10% (K), класс точности ±5% (J)
- Допуск независимой линейности:
Стандартный класс: ±0,35% (5-оборотный), ±0,25% (10-оборотный)
Класс точности: ±0,2% (5 оборотов), ±0,1% (10 оборотов)
- Разрешение: По существу бесконечное
- Плавность выходного сигнала: В пределах 0,05% от входного напряжения (5-оборотный), В пределах 0,015% от входного напряжения (10-оборотный)
- Изменение сопротивления контактов: В пределах 5% C.R.V. (5-оборотный), В пределах 3% C.R.V. (10-оборотный)
- Номинальная мощность: 1.0 Вт (5-оборотный), 2,0 Вт (10-оборотный)
- Электрический ход: 360°Xn±5° (n: количество оборотов)
- Механический ход: 360°Xn°~360°Xn+10° (n: количество оборотов)
- Сопротивление изоляции: >100MΩ при 1,000V.D.C
- Диэлектрическая прочность: 1 мин. при 1 000В.А.С
- Пусковой момент: В пределах 5мН.м (50gf.cm) (тип втулочного крепления), В пределах 3мН.м (30gf.cm) (тип сервомонтажа)
- Прочность стопора: Прибл. 0,9 Н.м (9 кгс.см) (тип втулочного крепления), Прибл. 0,6 Н.м (6 кгс.см) (тип сервомонтажа)
- Макс. рабочее напряжение: 500 В
- Температурный коэффициент сопротивления провода: ± 100 п.п.м./℃
Доступны специальные спецификации
- Дополнительные отводы (доступно до 1 отвода)
- С несколькими отводами (доступно до 2 отводов)
- С проскальзывающей муфтой
- Вал с передним и задним удлинением
- Специальный вал с дюймовыми диаметрами
- Простой герметичный корпус
- С адаптером концевого выключателя
- Специальная обработка вала.
Пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn для изготовления 20HHP на заказ.
---
