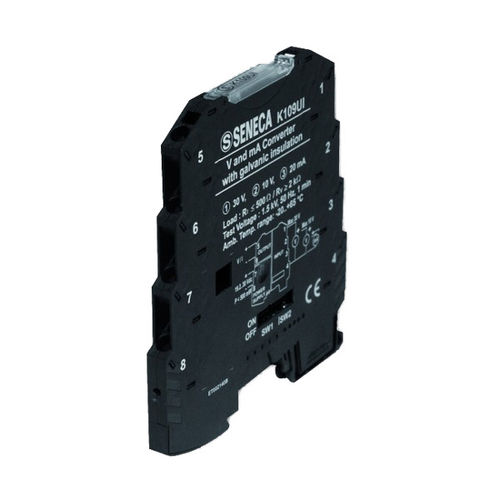

Гальванический изолятор K109UI

сигналатоканапряжения

K109UI предназначен для приема одноканального стандартного сигнала тока или напряжения процесса и выдачи одного изолированного выхода напряжения или тока. Он имеет функцию линеаризации "Tank", предназначенную для использования в горизонтальных цилиндрических резервуарах, и функцию "SQRT" для приложений, связанных с потоком. Все эти функции легко настраиваются с помощью DIP-переключателей. K109UI, монтируемый на DIN-рейку, имеет опциональную возможность подключения к шине K-BUS, что позволяет дополнительно сэкономить время и провода за счет объединения в шину соединений номинального источника питания 24 В постоянного тока. Описание: - Аналоговый преобразователь с гальванической развязкой Вход: - ток 0/4...20 мА; напряжение 0...15, 0...30, 0...10, 2...10, 0...5, 1...5 В пост. тока Выход: - ток 0/4...20, 20...4/0 мА; напряжение 0...10, 2...10, 0...5, 1...5 В пост. тока Источник питания: - 19,2...30 В пост. тока Максимальное потребление: - 22 мА Изоляция: - 1,5 кВ переменного тока, 3-х сторонняя Разрешение: - 14 бит Класс точности: - 0,1% Способ питания: - непосредственно на пружинном клеммнике или распределенный с помощью разъема K-BUS Размеры: - 6,2 x 93,1 x 102,5 мм Специальные функции: - инверсия шкалы, извлечение квадратного корня, линеаризация баллонов
