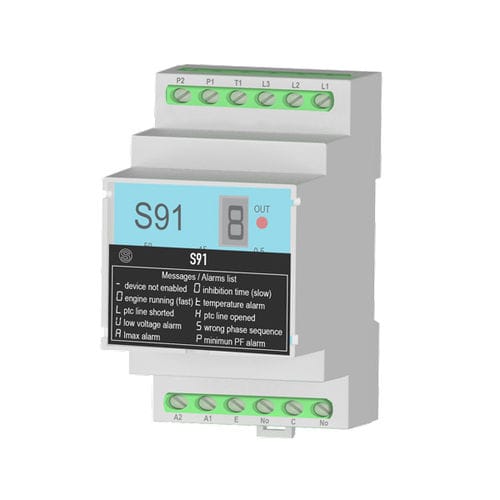

Защитное реле напряжения S91

токафазыдля безопасности

S91 - это устройство защиты электродвигателей. Оно позволяет обнаружить неправильное чередование фаз или обрыв фазы, превышение потребляемого тока, работу в режиме холостого хода с измерением коэффициента мощности. Устройство имеет вход для подключения PTC (термистора с отрицательным температурным коэффициентом) для защиты двигателя от перегрева и вход разрешения на запуск двигателя. S91 работает в 3 режимах: однофазное или трехфазное измерение, максимальный диапазон токов 5 или 16 А, работа с PTC или без него. Выпускается модель для питания 230 В (S91) и модель для питания 380 В (S91-400). Основные области применения: - Защита однофазных или трехфазных насосов от возможной блокировки ротора и перегрева - Обнаружение обрыва механических передаточных устройств, например, ремней или цепей, и защита от блокировки системы передачи. Выдерживаемое напряжение - 2,5 кВ Импульсное выдерживаемое напряжение - 4 кВ Измерение тока - прямой до 16 А или с помощью амперометрического трансформатора Измерение напряжения - максимальное номинальное напряжение 660 В переменного тока Управляемые функции/параметры - Предупреждения о температуре Коэффициент мощности Максимальный ток Минимальное напряжение Обрыв фазы Передний селекторный переключатель - режимы работы двигателя/температурного контроля Передний триммер регулировки - время самозапуска Запрет Вмешательство Минимальный коэффициент мощности Максимальный ток Тип выхода - 1 реле SPDT - 250 В переменного тока Дисплей - информация о тревоге, обороты двигателя, линия датчика PTC Рабочая температура - -20...+65°C Корпус - Материал UL94 VO, цвет серый. Клеммы - Винтовые клеммы с шагом 7,5 мм; сечение < 2,5 мм2, длина < 30 м Габаритные размеры LxHxD - 53,5 x 73 x 90 мм Масса - 250 г Монтаж - DIN-рейка 35 мм IEC EN60715 Сертификаты - CE Нормы - EN 61000-6-4, EN 61000-6-2, EN 61010-1
