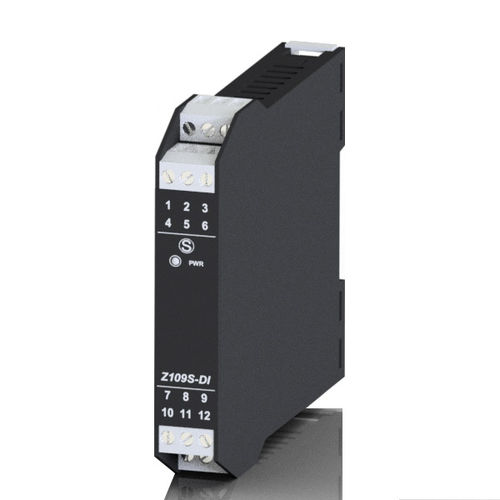

Источник электропитания на DIN-рейке Z109S-DI

AC/DCстабилизированныйс гальванической изоляцией

Модуль Z109S-DI представляет собой блок питания с гальванической развязкой для токовой петли. Он преобразует входной сигнал в ток в диапазоне 0/4...20 мА и производит измерение и повторную передачу сигнала в изолированный аналоговый выход в диапазоне 0/4 - 20 мА. Модуль может питать 2-проводной датчик со стабилизированным напряжением 20 В и максимальным током 20 мА с защитой от короткого замыкания. 3-сторонняя гальваническая развязка достигает 3 500 В переменного тока, что эквивалентно импульсному напряжению 6,4 кВ. Z109S-DI очень полезен в приложениях энергетического сектора. Описание: - Широкодиапазонный изолятор токовой петли Источник питания: - 10...40 В пост. тока, 19...28 В переменного тока Вход: - 0/4...20 мА, стабилизированная петля 20 В пост. тока, входной импеданс 50 Ом Выход: - Ток 0/4...20 мА Время отклика: - < 200 мкс, частота среза (-3 дБ) 6 кГц Изоляция: - 3.500 В переменного тока на 3 пути Защитная изоляция: - < 300 В~ на землю CAT II Импульсное напряжение: - 6,5 кВ Преобразователь мощности: - 2-проводная техника (макс. 20 мА) Размеры: - 100x 112 x 18 мм (д x в x ш) Монтаж: - DIN-рейка 46277 Корпус: - PBT, черный
