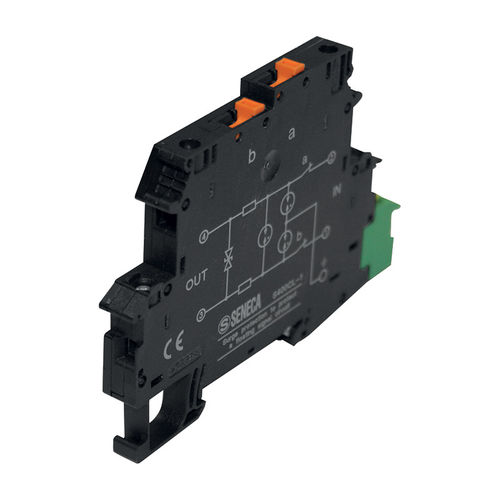

Устройство защиты от перенапряжений S400CL-1

S400CL-1 - это защита от перенапряжения для измерительных, управляющих и регулирующих устройств. Устройство оснащено клеммными колодками с многоступенчатой защитой, винтовыми соединениями и одним разъединителем. S400CL-1 может использоваться в двоичных и аналоговых цепях, таких как импульсные сигналы 0-10 В пост. тока и токовые петли 0/4...20 мА. Максимально допустимое рабочее напряжение UC - 30 В постоянного тока / 21 В переменного тока Испытательный ток молнии Iimp (10/350) мкс - сердечник - земля - 500 А Номинальный ток IN - 300 мА (40 °C) Резервный предохранитель макс. - 315 мА Номинальный разрядный импульсный ток In (8/20) мкс - Сердечник - сердечник / сердечник - земля - 5 кА / 5 кА Суммарный импульсный ток (8/20) мкс - сердечник - земля - 10 кА Пороговое выходное напряжение при 1 кВ / мкс - сердечник - сердечник / сердечник - земля - ≤ 45 В / ≤ 650 В Остаточное напряжение на входе в сердечник - сердечник - ≤ 45 В Уровень защиты UP C2 ( 10 кВ / 5 кА ) - Сердечник - сердечник / сердечник - земля - ≤ 55 В / ≤ 650 В Время отклика TA Сердечник - сердечник / сердечник - земля - ≤ 1 нс / ≤ 100 нс Симметричная частота среза (3 дБ) в системе 150 Ω - обычно 2 МГц Сопротивление на дорожку - 3,3 Ù ±20% Температурный диапазон - -40 °C...+85 °C Класс воспламеняемости по UL 94 - V0
