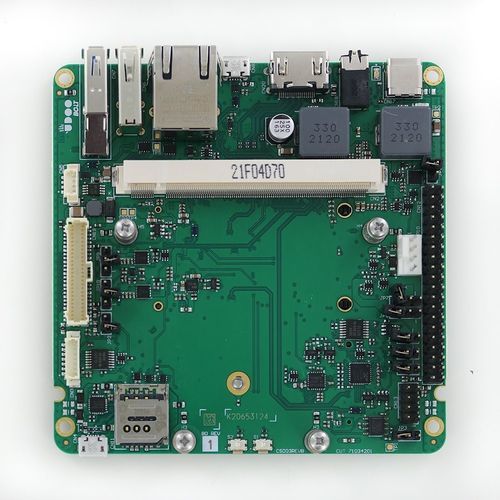

Carte-support Qseven® Carrier-Q7-D03

Несущая плата для модулей Qseven® и μQseven® Rev 2.1 во встроенном форм-факторе NUC™ Видеоинтерфейсы LVDS двухканальный 24-битный + разъем для подключения подсветки Разъем HDMI® Накопитель слот microSD Сеть 1 x разъемы Gigabit Ethernet 1 x слот Mini-PCIe для модулей модемов WWAN, подключенных к встроенному слоту microSIM Usb 1 x USB 2.0 Host-порт на разъеме Type-A 1 x USB 3.0 Host-порт на разъеме Type-A, совместно с USB 2.0 OTG Client 1 x порт USB 2.0 OTG на разъеме micro-AB совместно с USB 3.0 Хост 1 x порт USB 2.0 Host на внутреннем разъеме 1 x порт USB 2.0 Host на разъеме M.2 Слот 1 KeyE 1 x порт USB 2.0 Host на разъеме mini-PCIe Pci 1 x PCIe x1 полоса на разъеме M.2 Socket 1 слот Key E 1 x PCIe x1 полоса на слоте Mini-PCIe Аудио Дополнительный комбинированный аудиоразъем TRSS Микрофонный вход/Стереовыход Последовательные порты - Дополнительный 4-проводной RS-232 / RS-422 / RS-485 конфигурируемый последовательный порт на штыревом разъеме Другие интерфейсы - Опционально 1 x CAN порт на штыревом разъеме 1 x PCIe x1 полоса на разъеме M.2 слота 1 Key E 1 x PCIe x1 полоса на слоте Mini-PCIe 1 x 40-контактный разъем для I2C, SPI и ввода/вывода общего назначения, распиновка совместима с Raspberry Pi - разъем GPIO 1 x разъем для подключения светодиодного драйвера настраиваемый 4-проводной разъем FAN слот microSIM для модема miniPCIe Отладочный USB-порт на разъеме micro-AB Разъем MFG для JTAG-программирования модуля Qseven® Источник питания 12 В постоянного тока через разъем USB Type-C Держатель монетовидной батареи для CMOS и RTC Рабочая температура - 0°C ÷ +70°C * Размеры - совместимый со встроенным NUC™: 101,6 x101,6 мм (4 "x4")
