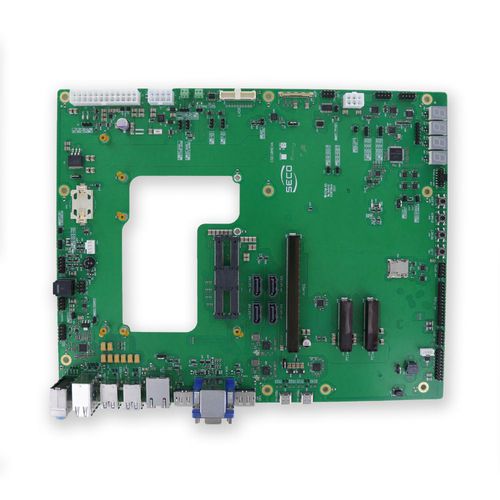

Carte-support COM Express Carrier-COMe-T6-E10

ATX

Несущая плата для модулей COM-Express® Rel. 3.1 Type 6 в форм-факторе ATX. Особенно подходит для разработки и отладки модулей COM Epxress®. Раздельный блок питания для модуля COM Express® и несущей платы. Видеоинтерфейсы 3 x DP++ разъема или 1 x DP++ разъем и 2 x USB4.0 Type-C с режимом Alternate-Mode Разъем VGA LVDS 24-битный одно/двухканальный eDP 4-полосный 40-полюсный разъем VESA Управление подсветкой + ЖК-дисплей с возможностью выбора напряжения разъем LVDS Гнездо для внешней флэш-памяти EDID Накопитель 4x разъемы S-ATA 7p M слот для карт памяти μSD (интерфейс мультиплексирован с заголовком GPIO) Сеть 1x разъем GbEthernet RJ-45 Usb 2 x USB 4.0 на разъемах Type-C с режимом Alternate-Mode (заводская альтернатива 2 x DP++ и 2 x USB 2.0) 4 x USB 3.2 Host-порта на разъемах Type-A 4 x USB 2.0 Host-порта на четырех разъемах Type-A Pci 2x слота PCI-e x4 Gen4 1x слот PCI-e x16 Gen4 Аудио - Встроенный HD-аудиокодек (Realtek ALC888S) 5.1 аудиоразъем с оптическим интерфейсом S/PDIF Внутренний контактный разъем Mic In + Line Out Другие интерфейсы 4 x GPI + 4 x GPO (интерфейс мультиплексирован с слот μSD) Гнездо для флэш-памяти SPI Кнопки / светодиоды на передней панели 4-контактный тахометрический разъем FAN Шина I2C + SM Bus на функциональном штыревом разъеме Гнездо для флэш-памяти I2C Разъем для подключения интеллектуальной батареи SM Bus 4 x 7-сегментных ЖК-дисплея для отображения POST-кодов Внутренний заголовок LPC/eSPI Блок питания Разъем ATX 24 полюса для работы только с несущей платой Дополнительный разъем 12 В только для несущей платы разъем питания 12 В постоянного тока для модуля COM Express работающий Разъем для подключения монеток для RTC Рабочая температура 0°C ÷ +60°C (коммерческая версия) Размеры - 305x244 мм (форм-фактор ATX, 12" x 9,6")
