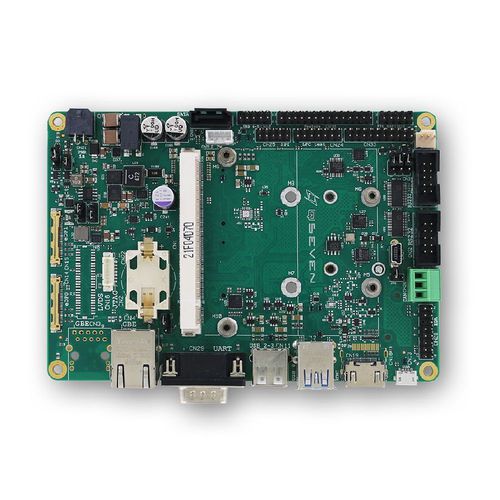

Carte-support Qseven® Carrier-Q7-D59

промышленный

Несущая плата для модулей Qseven® Rel. 2.0 / 2.1 в форм-факторе 3,5" Видеоинтерфейсы - LVDS одно/двухканальный 18-24-битный + разъем HDMI® или 2 x eDP + многомодовый Display Port Накопитель 1 x разъем SATA с разъемом питания жесткого диска 1 x M.2 Socket 2 2242 Key B Слот для твердотельного накопителя слот microSD на комбинированном разъеме microSD + SIM Сеть До 2 разъемов Gigabit Ethernet 1 x M.2 Socket 2 2242/3042 Key B Слот для модулей модемов WWAN, подключенных к встроенному слоту miniSIM Usb 2 x сверхскоростной порт USB 5Gbp на разъеме Dual Type-A 1 x USB 2.0 Host-порт на двойном разъеме Type-A 1 x USB 2.0 Host на внутреннем разъеме M.2 1 x порт USB 2.0 OTG на разъеме micro-AB (порт USB используется совместно с дорожками USB 2.0 и 1 x USB 3.0) Аудио Аудиоинтерфейс на внутреннем штыревом разъеме Последовательные порты - 4-проводной последовательный порт RS-232 / RS-422 / RS-485 с возможностью конфигурирования на разъеме DB9 2 x RS-232 Полномодемные последовательные порты на внутреннем разъеме (необходим интерфейс LPC от модуля Qseven®) Интерфейс CAN на клеммной колодке печатной платы Другие интерфейсы - Внутренний вывод SPI Внутренний штыревой заголовок шины LPC Расширитель SM Bus / I2C GPIO, делает доступными 16 x GPIO на внутреннем контактном разъеме Заголовок передней панели 1 x 28-контактный разъем для подключения дополнительных функций (I2C, сигналы ACPI, шина SM Bus, Watch Dog, терморегулирование) разъем для подключения тахометрического вентилятора +12 В Дополнительный отладочный USB-порт на разъеме miniB Дополнительный разъем MFG для JTAG-программирования модуля Qseven® Источник питания 24 В постоянного тока ±5% через разъем питания Micro-fit 2x2 Держатель монетовидной батареи для CMOS и RTC Рабочая температура - -40°C ÷ +85°C (промышленный диапазон температур) Размеры - 146 x 102 мм (5,75" x 4,02")
