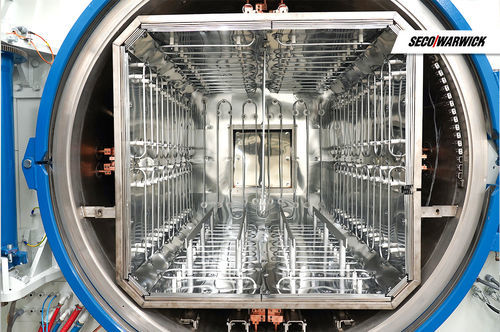

Вакуумная печь Vector UHV

с камеройдля термообработкидля твердой пайки

Описание
Vector UHV — горизонтальная однокамерная вакуумная печь, предназначенная для вакуумной пайки (бразинга) электрических коммутационных компонентов, таких как вакуумные разъединители и вакуумные выключатели (VCB). Разработана для обработки с ультравысокой чистотой и собирается/тестируется в чистой комнате для минимизации загрязнений.

Особенности

• Горизонтальная однокамерная конструкция с молибденовой нагревательной зоной для высокочистых процессов
• Турбомолекулярные насосы для достижения высокого / ультравысокого вакуума
• Шесть зон управления температурой, управляемых тиристорами, для точного термоконтроля
• Внешняя система газового закаливания (газы закалки: азот или аргон)
• Удобная для оператора компьютерная система управления и мониторинга
• Стандартные размеры камеры: 600×600×900 мм и 1000×1000×1200 мм

Преимущества

• Вакуум служит защитной и технологической атмосферой, исключая необходимость реактивных процессных газов и их выбросов
• Отсутствие выбросов CO₂ в процессе вакуума и отсутствие использования ископаемого топлива для вакуумного цикла
• Охлаждающий газ (N2 или Ar) может быть рекуперирован и возвращён в атмосферу, снижая воздействие на окружающую среду
• Усиленная теплоизоляция снижает потребление электроэнергии (ок. 20%)
• Высокая энергоэффективность: двигатели класса IE3, управление инвертором и алгоритмы энергоменеджмента
• Системы и алгоритмы для оптимизации потребления насосов, нагрева и охлаждения
• Снижение деформаций при закалке и затрат на последующую механическую обработку; как правило, мойка деталей после термообработки не требуется

Процессы

• Вакуумная пайка / бразинг электрических компонентов коммутации (например, вакуумные разъединители, VCB)

Отрасли

• Электротехническая
• Энергетическая
• Электроэнергия / мощность

Опции / размеры

• Две стандартные конфигурации: компактная и большая печь; другие размеры по запросу
• Для большей конфигурации возможна установка дополнительного среднего нагревательного элемента для улучшения равномерности и увеличения грузоподъёмности

Технические характеристики

• Модель: Vector UHV (горизонтальная однокамерная вакуумная печь)
• Материал нагревательной зоны: молибден
• Вакуумная система: турбомолекулярные насосы для высокого / ультравысокого вакуума
• Стандартные размеры камер: 600 × 600 × 900 мм и 1000 × 1000 × 1200 мм (большие размеры по запросу; большая конфигурация может включать дополнительный нагревательный элемент)
• Масса загрузки / ёмкость: стандарт 600 кг; 200 кг для 600×600×900 мм без дополнительного нагревательного элемента; 1200 кг (до 1500 кг с дополнительным нагревательным элементом) для большой конфигурации
• Равномерность температуры: ±3 °C
• Предельный вакуум: ≤ 8 × 10⁻⁸ mbar
• Рабочий вакуум при 850 °C: ≈ 1 × 10⁻⁶ mbar
• Утечка: ок. 1 × 10⁻⁴ mbar·L/s
• Давление при закалке: 1 bar abs.
• Газы для закалки: N2, Ar
• Управление нагревом: шесть зон, управляемых тиристорами
• Управление: компьютерная система управления с интерфейсом для оператора
