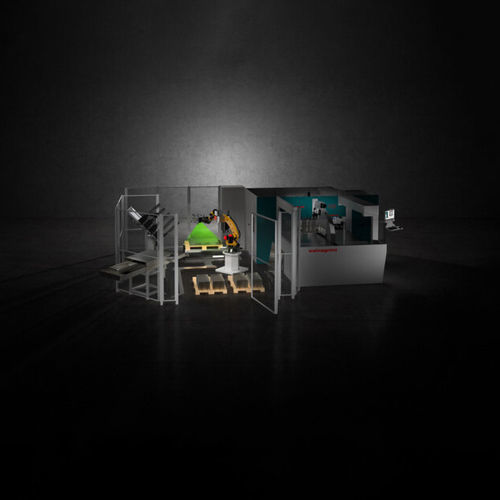

Система технического зрения для контроля RVS

обнаружениядля контроля качествамашинного зрения

Обзор
RVS (Robot Vision System) — это приложение машинного зрения, которое автоматизирует промежуточные этапы распознавания деталей, их перемещения и привязки программ для гибочных центров и роботизированных ячеек. Система захватывает изображения станции загрузки и окружения, анализирует их с помощью машинного зрения и передает данные в реальном времени гибочному центру и роботу для обеспечения точной обработки и позиционирования.

Ключевые преимущества
RVS снижает необходимость ручного участия в идентификации деталей, сокращает время подготовки, уменьшает количество ошибок и повышает общую производительность, обеспечивая более быстрые и надежные операции загрузки и гибки.

Интеграция и гибкость
Разработан для интеграции с P-Robot и верхнеуровневыми системами предприятия; обеспечивает полностью автономную обработку деталей и поддерживает работу с компонентами сложной геометрии или деталями, которые нельзя центрировать традиционными устройствами гравитационного центрирования.

RVS способен:

• распознавать детали даже в неупорядоченных стопках
• различать отдельные листы металла для точного захвата
• опознавать паллеты и стопки без физических ориентиров
• обмениваться информацией в реальном времени с гибочным центром и роботом, чтобы те автоматически адаптировались для точной обработки и позиционирования

Режимы производства

• Single mode: RVS сканирует станцию загрузки, распознает геометрию детали, назначает соответствующую программу и запускает производство до завершения партии; подходит для неупорядоченных стопок одинаковых деталей и сокращает время подготовки материалов
• Joblist mode: RVS управляет предопределенным списком деталей, распознает и последовательно подает их с простым позиционированием на станции загрузки; оптимально для плановых производств с целью снижения рисков при ручной подготовке
• Autorun mode: RVS непрерывно сканирует станцию загрузки, автоматически распознает детали и назначает программу для каждой, производя до исчерпания партии; рекомендуется при интеграции P-Robot с верхнеуровневыми системами для максимальной гибкости

Проверки качества (VISIO)
VISIO — опциональный модуль машинного зрения, который в реальном времени проверяет изготавливаемые детали и исключает несоответствия, сравнивая полученное изображение с эталонным DXF. Это обеспечивает качество, сокращает простои оборудования и формирует итоговый отчет о выполненных проверках по завершении производства.

Краткое изложение преимуществ

• Снижение ошибок идентификации и ручного вмешательства
• Ускорение распознавания деталей и привязки программ
• Повышение гибкости за счет интеграции с роботами (P-Robot)
• Возможность обработки сложных или не центрируемых компонентов
• Реальное время обмена данными с машиной и роботом для точного позиционирования
• Опциональная проверка VISIO по DXF с формированием отчетов

Технические характеристики

• Наименование: RVS (Robot Vision System)
• Категория: опциональное приложение машинного зрения для интеграции с гибочными центрами и роботами
• Основные функции: захват изображения, распознавание деталей, координация перемещения, автоматическая привязка программ, обмен данными в реальном времени с машиной и роботом
• Режимы работы: Single mode, Joblist mode, Autorun mode
• Проверка качества: опциональный модуль VISIO для сравнения с DXF и формирования отчетов
• Интеграция: рассчитан на интеграцию с P-Robot и верхнеуровневыми системами для автономной обработки
• Основные преимущества: повышение эффективности, снижение отходов, рост производительности, сокращение простоев и ошибок
