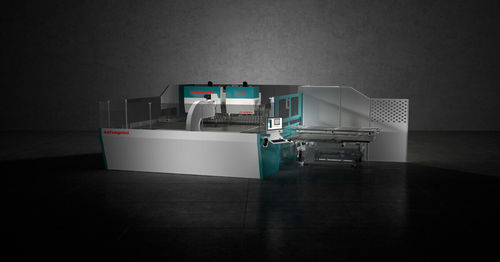

Пневматический гибочный пресс P4 series

электрическийдля листаавтоматический

Обзор
Salvagnini P4 — автоматический гибочный центр, сочетающий автоматические циклы гибки и подачи с четырьмя универсальными инструментами (верхняя и нижняя лента/лезвие, контр‑лезвие, прижим), которые адаптируются в цикле к геометрии заготовки. Обеспечивает гибкие режимы производства — от единичных изделий и комплектов до смешанных серий — без ручной переналадки и остановок станка.

Ключевые преимущества

• Автоматические циклы гибки и обработки для повышения производительности и снижения ручного труда.
• Универсальные инструменты обрабатывают широкий диапазон материалов и толщин (0,5–3,2 мм) в одном цикле.
• Адаптация инструментов в цикле позволяет без швов переключаться между единичным производством, комплектами и сериями.
• Устойчивая концепция привода: Direct Drive в сочетании с пневматическими/электрическими приводами для энергоэффективной и безопасной работы.
• Интегрированная адаптивная система (датчики, формула гибки, MAC3.0) выполняет компенсацию изменений материала и условий в реальном времени, снижая брак и переработки.
• Индустрия 4.0: LINKS, STREAM, OPS для интеграции и мониторинга.
• Интерфейс FACE: единая интуитивная HMI.
• Модульная автоматизация: ручная/автоматическая подача, различные варианты выгрузки, интеграция P‑Robot.
• Опциональные вспомогательные устройства: CLA‑лезвия, опции CUT/RP, манипулятор DPM для узких деталей и др.

Принцип работы
Четыре универсальных инструмента (верхняя/нижняя лента, контр‑лезвие, прижим) работают в цикле и обрабатывают толщины от 0,5 до 3,2 мм без смены инструмента. Гибка выполняется управляемыми интерполированными движениями лезвий. Лист ориентируется один раз по механическим упорам, что минимизирует время цикла; погрешности размеров компенсируются первым сгибом.

Адаптивные технологии и ПО

• MAC3.0: интегрированные датчики и алгоритмы фиксируют характеристики материала в цикле и автоматически компенсируют вариации толщины, прогиба и температуры.
• Формула гибки: в реальном времени задаёт силы и движение инструментов для обеспечения точности и повторяемости.
• STREAM: среда программирования для сокращения времени наладки и повышения адаптивности процесса.
• OPS: ПО управления производством для оптимизации процессов и обмена данными с ERP/MRP.
• LINKS: IoT‑решение для мониторинга и анализа эффективности в реальном времени.

Применения

• Автомобильные панели и мелкие штампованные детали
• Двери, дверные коробки и фасадные/модульные панели
• Компоненты лифтов, детали для холодильного оборудования и бытовой техники
• Смешанные потоки производства малых и крупных листовых деталей

Доступные опции и вспомогательные устройства

• CLA‑лезвия: модульные вспомогательные лезвия (положительные/отрицательные) для фланцев и коротких сгибов.
• CUT: комбинация P‑инструмента и вспомогательного лезвия для автоматического последовательного реза; выгрузной ленточный конвейер на держателе лезвия для ручного снятия.
• Опция RP: перемещающее устройство + P‑инструмент + вспомогательное лезвие для последовательной резки с ленточной выгрузкой.
• DPM‑манипулятор: присоски для узких деталей или рам (мин. ширина 105 мм); в сочетании со специфичным P‑инструментом допускает производство панелей до ~45 мм.
• P‑Robot: интеграция робота с гибочным центром для автономного производства комплектов, партий и единичных деталей.

Технические данные (кратко)
Модели: P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020. Длины входных листов, диагонали и длины гиба зависят от модели (напр.: длины входа макс. 2495–4000 мм; макс. сила гиба до 660 кН; сила зажима до 1060 кН). Типичная минимальная толщина 0,5 мм; максимальная толщина до 3,2 мм в зависимости от материала и угла. Для ограничений по модели см. техническую документацию.

Технические характеристики

• Модель: P4
• Производитель: Salvagnini
• Универсальные инструменты: верхняя/нижняя лента, контр‑лезвие, прижим
• Диапазон обрабатываемой толщины: обычно 0,5–3,2 мм (зависит от материала и угла)
• Адаптивное управление: MAC3.0
• Набор ПО: STREAM, OPS, LINKS
• HMI: FACE
• Варианты автоматизации: ручная/автоматическая подача, роботизированная выгрузка, интеграция P‑Robot
