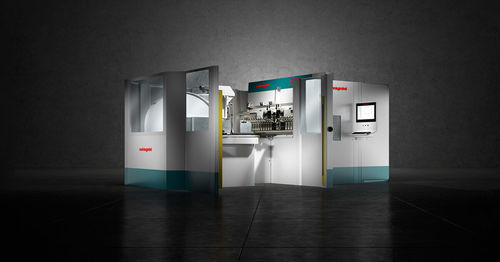

Гибочный пресс для листа PX

автоматическийс цифровой поддержкойдля формовки

Обзор
PX — компактный автоматический гибочный центр для панелей, предназначенный для гибкой переработки штучных деталей, комплектов и мелких серий. Машина сочетает универсальные инструменты, работающие в цикле, автоматические циклы перемещения, адаптивное управление и подключение Industry 4.0 для обеспечения повторяемости при работе с разными материалами и смешанными производственными сериями.

Ключевые характеристики

• Универсальные гибочные инструменты: верхняя/нижняя лезвия, контрлезвие и прижим автоматически адаптируются в цикле к широкому диапазону толщин и материалов без ручной переналадки.
• Автоматические циклы гибки и обработки обеспечивают высокую производительность (в продвинутых циклах до ~17 гибок в минуту).
• Адаптивное управление (bending formula, MAC3.0): датчики и алгоритмы обнаруживают вариации материала (прогиб, температура, толщина) и корректируют параметры для уменьшения брака и доработок.
• Безопасность: имеет маркировку CE; загрузка/разгрузка контролируется оптическими защитными барьерами.
• Интеграция роботов: интерфейс CI для загрузочно-разгрузочного робота (установка слева) и съемная боковая стенка для установки робота; опция P‑Robot для автономного производства комплектов/партии/единицы.
• Подключение и ПО: FACE HMI для интуитивной работы; LINKS, STREAM и OPS для IoT, программирования и управления производством / интеграции с ERP.

Принцип работы (кратко)
Четыре универсальных инструмента (верхняя/нижняя лезвия, контрлезвие, прижим) работают в цикле и обрабатывают обрабатываемые материалы (типичный диапазон 0,5–2,5 мм) без остановки на замену инструмента. Лист один раз ориентируется по управляемым механическим упорам; гибка выполняется управляемыми интерполированными движениями, а формула гибки задает усилия и перемещения в реальном времени для обеспечения точности и повторяемости.

Применения / Примеры

• Гибка дверей холодильников из нержавеющей стали и тонкостенных ящиков.
• Производство единичных деталей, сборок в комплекте и партий по одному без ручной переналадки благодаря автоматической адаптации прижима.

Технические данные (таблица)
Модель: PX
Максимальная длина входного листа (мм): 2495
Максимальная ширина входного листа (мм): 1600
Максимальная поворачиваемая диагональ (мм): 2500
Максимальная длина гибки (мм): 2180
Максимальная высота гибки (мм): 203
Максимальная сила гибки (kN): 330
Максимальная сила зажима (kN): 530
Минимальная толщина (мм): 0.4
Максимальная толщина и угол гибки сталь, UTS 410 N/mm2 (мм): 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Максимальная толщина и угол гибки нержавеющая сталь, UTS 660 N/mm2 (мм): 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Максимальная толщина и угол гибки алюминий, UTS 265 N/mm2 (мм): 4.0 (±120°) / 3.5 (±130°)
Средняя потребляемая мощность (kW): 5
Уровень шума (Директива о машинах 2006/42/EC) (dB): 70

Характеристики / Технические спецификации

• Модель: PX
• Универсальные инструменты: верх/низ лезвия, контрлезвие, прижим (автоматическая адаптация в цикле)
• Макс. длина входного листа: 2495 мм; макс. ширина: 1600 мм; макс. поворачиваемая диагональ: 2500 мм
• Макс. длина гибки: 2180 мм; макс. высота гибки: 203 мм
• Макс. сила гибки: 330 kN; макс. сила зажима: 530 kN
• Обрабатываемая толщина: от 0.4 мм; максимальные значения зависят от материала и угла (см. таблицу)
• Средняя потребляемая мощность: 5 kW; уровень шума: 70 dB
• Стандарты и безопасность: маркировка CE; оптические барьеры для загрузки/разгрузки
• ПО и подключение: FACE HMI; LINKS, STREAM, OPS; адаптивный контроль MAC3.0
• Опции: интерфейс CI для интеграции роботов; конфигурация P‑Robot
