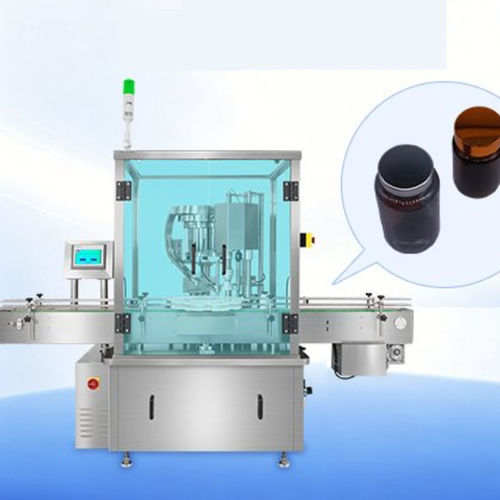

Устройство закупорки бутылок с прерывистым движением RD-XXG-70Pro

ротационноемеханизированноес электронным управлением

Обзор
Машина для навинчивания крышек со звездчатым колесом, оснащённая прецизионным индексирующим звездчатым колесом и механическим механизмом pick-and-place для установки крышек. Фотоэлектрические датчики управляют питателем крышек и автоматически останавливают подачу при заполненной желобе, предотвращая заклинивания. Корпус выполнен из гигиенической нержавеющей стали 316L, машина спроектирована для соответствия cGMP и подходит для фармацевтической, косметической и пищевой упаковки, где требуются бесцарапная отделка и высокая точность. Может интегрироваться с дозаторами, линиями для сухого или жидкого наполнения и счётными машинами для формирования модульных линий розлива.

Принцип работы
Машина работает по принципу прерывистого индексирования: бутылки подаются в выточенные гнёзда звездчатого колеса, которое удерживает их неподвижно во время накручивания крышек. Крышки сортируются и подаются по желобу; фотоэлектрические датчики управляют питателем (пауза при полном желобе, перезапуск при пустом). Механический пик-энд-плейс манипулятор точно позиционирует крышки на горлышке для корректной нарезки резьбы перед применением момента затяжки, обеспечивая бесцарапную и точную фиксацию.

Краткие характеристики

• Производительность: до 70 бутылок/мин
• Подходит для разных диаметров и форм бутылок

Основные характеристики

• Технология навинчивания без царапин с незатрудняющими головками и мягким механическим движением для защиты блестящих или гладких крышек
• Кастомизируемая конструкция звездчатого колеса под различные диаметры и профили бутылок
• Регулируемое управление крутящим моментом для точной затяжки без повреждения бутылок или уплотнений
• Питатель крышек, управляемый фотоэлектрическими датчиками, для предотвращения застреваний
• Возможность бесшовной интеграции с оборудованием для подсчёта, наполнения и запечатывания в модульные линии

Основные узлы

• Устройство подачи/ориентирования бутылок
• Канал подачи крышек
• Станция инспекции крышек
• Механизм pick-and-place для крышек
• Станция навинчивания
• Пневматическая навинчивающая головка

Области применения и преимущества
Подходит для фармацевтической, нутрицевтической, премиальной косметической отраслей и специализированных лабораторий, где требуется защита внешнего вида крышек и высокая точность сборки. Преимущества: защита поверхности крышки, высокая точность навинчивания для минимизации перекосов резьбы, стабильная обработка мелких или неправильной формы бутылок и соответствие требованиям cGMP для производственных линий.

Технические данные

• Производительность: 70 бутылок/мин
• Электропитание: 3P 380/220V 50 Hz (на заказ)
• Мощность: 1,2 kW
• Потребление воздуха: 0,4 MPa, 30 L/min
• Масса: 750 кг
• Габариты: 2 400 × 900 × 1 800 мм
• Материалы конструкции: гигиеническая нержавеющая сталь (316L)
