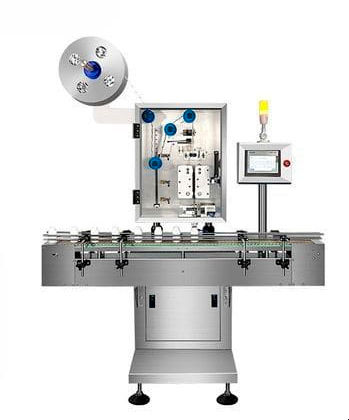

Машина для вкладывания приложений RD-SR-120

Обзор
Машина предназначена для вложения пакетиков с осушителем в фармацевтическую и другую упаковку для контроля влажности и сохранения целостности продукта. Обрабатывает осушитель, поставляемый в виде непрерывной рулонной ленты, режет отдельные пакетики, определяет их положение, транспортирует и вставляет в бутылки, коробки или другие контейнеры с помощью направляющих или лотков.

Принцип работы

• Подача осушителя рулоном
• Оптические или механические датчики определяют позицию для точной резки и вкладывания
• Режущий механизм (роторный нож или лезвие) отделяет отдельные пакетики
• Отделённые пакетики транспортируются ремнями или направляющими к точке вкладывания
• Направляющие лотки или воронки направляют пакетики в контейнеры

Как это работает
Машина режет полосу осушителя на отдельные пакетики и точно помещает их в бутылки или коробки на производственной линии. Синхронизация с линией упаковки обеспечивает вкладывание в требуемый момент.

Основные характеристики и управление
Управление PLC с HMI для настройки параметров, мониторинга и диагностики. Датчики контролируют вкладывание; отсутствующие или неверно вложенные пакетики вызывают сигнал тревоги и опциональное отбрасывание. Защитные кожухи и аварийный стоп обеспечивают безопасность операторов. Параметры регулируются под размер пакетика и скорость линии.

Технические характеристики
Производительность: 20–120 бутылок/мин
Применимый осушитель: 10–30 мм (ш) × 20–50 мм (д)
Размер бутылки: 15–500 мл
Общая мощность: 0,5 кВт
Электропитание: AC220V 1P 50/60Hz (по заказу)
Типичный срок поставки: 7 дней
Управление: PLC с HMI
Контроль качества: датчики вкладывания и отбраковка при ошибке
Безопасность: защитные ограждения и аварийный стоп

Основные узлы (примеры)

• Зажимная лента
• Фотоэлектрический датчик Panasonic
• Сенсорный экран Siemens (HMI)
• Узел резки и направляющие подачи
