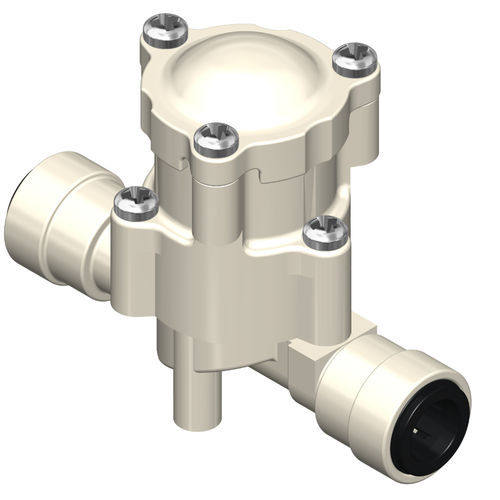

Регулятор давления для воды R

с диафрагмойиз СКЭПиз силикона

Обзор продукта

• Редуктор давления R Series: устройство с фиксированным выходным давлением для управления водой и жидкостями. Доступен в нескольких значениях фиксированного выходного давления и совместим с установками R Series (R Single, R Mini, R Componible, R Modular, R Universal).

Установка

• Монтаж в любом положении; опционально пластиковый или металлический кронштейн для крепления или крепёжные винты.

Области применения

• Бытовая техника
• Промышленные печи
• Диспенсеры воды
• Водопроводные и санитарные установки
• Гидромассажные душевые и ванны
• Оросительные системы

Физические характеристики

• Корпус: PA 66 - 30% стекловолокна (GF)
• Крышка: PA 66 - 30% GF
• Прокладка: силикон
• Диафрагма: EPDM усиленная
• Сердечник: ацеталовая смола
• Отверстия: ND 10 мм; ND 11 мм

Рабочие характеристики

• Максимальное входное давление: 10 бар
• Температура окружающей среды: до 60 °C
• Температура жидкости (типичная): 25 °C
• Направление потока: в одном направлении
• Доступные фиксированные выходные давления: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 бар
• Вторичное отверстие: ND 5 мм

Гидравлические соединения

• Наружная резьба: 1/4"; 3/8"; 1/2"; 3/4"
• Внутренняя резьба: 1/8"; 1/4"; 3/8"; 1/2"
• Штуцер для шланга: 10 мм; 13 мм
• Быстрые соединения: 1/4"; 3/8"; 6 мм; 8 мм; 10 мм; 15 мм

MOQ

• Версия 90°: 120 шт.
• Версия 180°: 160 шт.

Модели (сводка)
0,4 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 0,4 бар | Паспорт и график давления доступны
0,5 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 0,5 бар | Паспорт и график давления доступны
1,2 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 1,2 бар | Паспорт и график давления доступны
1,5 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 1,5 бар | Паспорт и график давления доступны
2,0 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 2,0 бар | Паспорт и график давления доступны
3,0 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 3,0 бар | Паспорт и график давления доступны
4,0 bar | Установки R Series: R Single / R Mini / R Componible / R Modular / R Universal | Входное давление: макс. 10 бар; Выходное давление: 4,0 бар | Паспорт и график давления доступны

Дополнительная информация

• Технические чертежи и габаритные виды доступны для вариантов R Single и dual; PDF-паспорт и графики давления находятся в документах по продукту.

Характеристики / технические спецификации

• Серия: R Series
• Материал корпуса и крышки: PA 66 - 30% GF
• Прокладка: силикон; Диафрагма: EPDM усиленная
• Сердечник: ацеталовая смола
• Доступные фиксированные выходные давления: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 бар
• Макс. входное давление: 10 бар
• Рабочие температуры: окружающая до 60 °C; жидкость типично 25 °C
• Направление потока: в одном направлении
• Гидравлические соединения: несколько размеров наруж/внутр резьбы, штуцера и быстросъёмные соединения
• MOQ: 120 шт. (90°); 160 шт. (180°)
