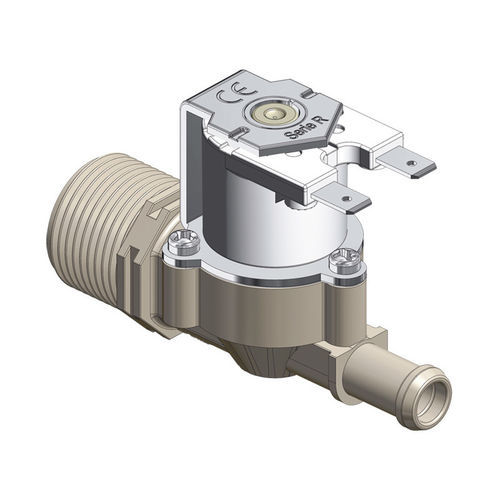

Электромагнитный клапан с сервоприводом R series

2 каналаNONF

Обзор продукции Серия R Single: электромагнитный клапан 2/2, dn 10 мм, с сервоприводом, NC (нормально закрытый), 1 выход. Подходит для использования с питьевой водой. Также доступен с прямым приводом, в исполнении NO (нормально открытый) и бистабильном. Может использоваться в качестве впускного электромагнитного клапана для загрузки воды. Установка В любом положении - опция: Пластиковый или металлический монтажный кронштейн Применение

• Все системы автоматического контроля воды.
• Впускной клапан для воды: Кофе и чай, пищевое оборудование, льдогенераторы, бытовая техника, горячие ванны, диспенсеры для воды, морское применение и т.д.

Физические характеристики

• Корпус клапана: PA 66 - 30% GF
• Мембрана: NBR; LSR
• Корпус: Нержавеющая сталь
• Круги: F класс (155°)
• Сборка: Саморезы

Рабочие характеристики

• Рабочее давление: 0,2 - 10 бар
• Температура помещения: Tu 60 °C
• Температура жидкости: Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 мин ON - 5 мин OFF)
• Отверстие: DN 8 мм; DN 10 мм
• Контроль: Нормально закрытый (NC); Нормально открытый (NO); С фиксацией (LC)
• Направление жидкости: Однонаправленное
• КВ 90°: 21,55 л/мин
• КВ 180°: 16,96 л/мин

Электрические соединения

• Фастон 6,3 x 0,8 мм
• Однополярные провода макс. 5000
• Биполярные провода макс. 5000

Гидравлические соединения ВХОД: Наружная резьба 3/4"; Наружная резьба 3/4" GHT; Наружная резьба 1/2"; Быстроразъемное соединение 1/4"; Быстроразъемное соединение 6 мм; Быстроразъемное соединение 8 мм; Быстроразъемное соединение 10 мм ВЫХОД: Наружная резьба 3/4"; Наружная резьба 3/4" GHT; Наружная резьба 1/2"; Быстроразъемное соединение 1/4"; Быстроразъемное соединение 6мм; Быстроразъемное соединение 8мм; Быстроразъемное соединение 10мм MOQ

• Одиночный 90°: 120 шт
• Одиночный 180°: 160 шт

Данные по 90° (таблица) Модель | IN | OUT | Фильтр | Регулятор IN | Check IN | Ограничитель OUT | Check OUT | Кронштейн | Резьба IN 3/4" GHT R181 | 3/4" M | Хвост шланга 6,5 мм | ✓ | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ | R152 | 3/4" M | Хвостовик шланга 13 мм (DN 8 мм) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R155 | 3/4" M | Хвостовик шланга 13 мм (DN 10 мм) | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ | R190 | 3/4" M | 3/8" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R161 | 3/4" M | Патрубок 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R183 | 3/4" M | Быстроразъемное соединение JG 6 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R189 | 3/4" M | Быстроразъемное соединение JG 8 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R180 | 3/4" M | Быстроразъемное соединение JG 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R185 | 3/4" M | Быстроразъемное соединение JG 12 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 180° Datasheets (таблица) Модель | IN | OUT | Фильтр | Регулятор IN | Обратный клапан IN | Ограничитель OUT | Обратный клапан OUT | Кронштейн | Резьба IN 3/4" GHT R153 | 3/4" M | Хвост шланга 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R153 GHT | 3/4" M GHT | Хвост шланга 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R154 | 3/4" M | Хвост шланга 13 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ R158 | 3/4" M | Патрубок 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R162 | 3/4" M | Быстроразъемное соединение 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R173 | 3/4" M GHT | Быстроразъемное соединение 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R163 | 3/4" M | Быстроразъемное соединение 6 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R159 | 3/4" M | Быстроразъемное соединение 8 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R160 | 3/4" M | Быстроразъемное соединение 10 мм | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R164 | 3/4" M | Быстроразъемное соединение 12 мм | ✓ | ✓ | ✓ | | | ✓ | ✓ | ✓ Дополнительные листы данных моделей (таблица) Модель | IN | OUT | Фильтр | Регулятор IN | Check IN | Ограничитель OUT | Check OUT | Кронштейн | Резьба IN 3/4" GHT | Примечание 90° R191 | 1/2" M | 1/2" M | | | | | | ✓ | ✓ | ✓ | ✓ | ✓ | 180° R179 | 3/8" M | Ø 6 мм патрубок | ✓ | | ✓ | | | ✓ | | ✓ | | двойной обратный клапан INLET 180° R193 | Быстроразъемное соединение 6 мм | 3/8" M | | | ✓ | ✓ | ✓ | | ✓ | | | 180° R165 | Быстроразъемное соединение 8 мм | Быстроразъемное соединение 10 мм | | | ✓ | ✓ | ✓ | | | | 180° R178 | Быстрое соединение 10 мм | Быстрое соединение 6 мм | | | ✓ | ✓ | ✓ | ✓ | | | 180° R174 | Быстроразъемное соединение 10 мм | Быстроразъемное соединение 8 мм | | | ✓ | ✓ | ✓ | | | | Caractéristiques / spécifications techniques

• Тип: 2/2 электромагнитный клапан, с сервоприводом
• Название товара / модели: R Series Single
• Отверстие / DN: DN 8 мм; DN 10 мм
• Материалы: корпус PA66-30%GF, мембрана NBR/LSR, сердечник нержавеющая сталь
• Класс теплоносителя: F (155 °C)
• Диапазон рабочего давления: 0.2 - 10 бар
• Температура жидкости: до 60 °C непрерывно; прерывисто до 90 °C (3 мин ON - 5 мин OFF)
• Варианты электрических соединений: Faston 6,3x0,8 мм, однополярные/ двухполярные провода
• Варианты гидравлического подключения: множество резьб и быстроразъемных соединений (3/4", 1/2", 1/4", быстроразъемные соединения 6/8/10/13 мм, варианты GHT)
• Варианты управления: NC (нормально закрытый), NO (нормально открытый), защелка (LC)
• Коэффициенты расхода: KV 90° = 21,55 л/мин; KV 180° = 16,96 л/мин
• MOQ: 90° версия 120 шт; 180° версия 160 шт
