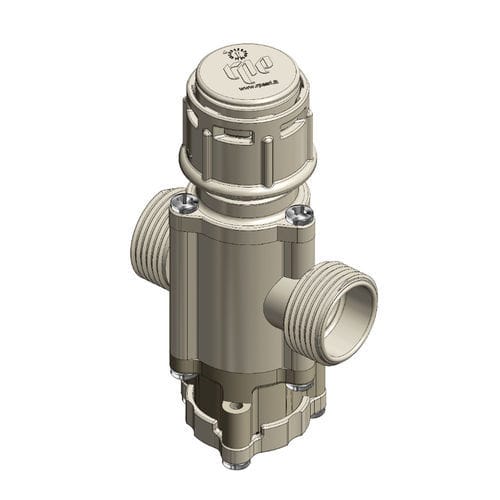

Электромагнитный клапан с сервоприводом R Dual 004

2 каналаNONF

Наименование продукта
R Series Dual 004

Физические характеристики

• Корпус клапана: PA 66 - 30% стекловолокно (GF)

Эксплуатационные характеристики

• Рабочее давление: 0,2 - 10 bar
• Температура окружающей среды (Tu): до 60° C
• Температура рабочей жидкости (Tm): 25° C (ориентировочно)
• Варианты управления: Normally closed (NC), Normally open (NO), Latching (LC)
• Направление потока: в одном направлении

Электрические подключения

• Faston 6,3 x 0,8 mm
• Макс. длина одноф проводов: 5000 mm
• Макс. длина двуф проводов: 5000 mm

Гидравлические подключения

• Вход: 3/4" резьба М
• Выход: 3/4" резьба М

Пилот

• Мембрана: NBR; LSR; EPDM
• Сердечник: нержавеющая сталь
• Катушки: класс F (155° C)
• Сборка: самонарезающие винты

Расходомер

• Корпус расходомера: POM
• Сборка: самонарезающие винты

Ограничитель давления

• Корпус ограничителя: PA 66 - 30% стекловолокно
• Крышка ограничителя: PA 66 - 30% стекловолокно
• Прокладка: силикон
• Мембрана: EPDM + текстиль
• Сердечник: POM
• Уплотнительные элементы: PA 66 - 30% стекловолокно

Фильтр

• Корпус фильтра: PA 66 - 30% стекловолокно
• Крышка фильтра: PA 66 - 30% стекловолокно
• Прокладка: силикон
• O-Ring: NBR; LSR
• Фильтровая сетка: нержавеющая сталь
• Отверстие фильтра: ND 10 mm

Технические листы (таблица совместимости)
Заголовок: PILOT | PRESSURE RESTRICTOR | FLOW METER | FILTER
PILOT → | NOT POSSIBLE | NOT POSSIBLE | YES | NO SENSE
PRESSURE RESTRICTOR → | NOT POSSIBLE | NOT POSSIBLE | YES | YES
FLOW METER → | Technical sheet (flow meter) | YES | NO SENSE | NO SENSE
FILTER → | YES | Technical sheet (pressure restrictor/filter) | YES | YES


Дополнительный технический лист (подключение / совместимость модулей)
Заголовок: Connection | Flow regulator | Flow restrictor | Filter | Check valve
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


Дополнительные изображения продукта
Имеются подробные изображения продукта (виды фильтра, IN/OUT, функции серии).


Технические характеристики / спецификации

• Продукт: R Series Dual 004
• Материал корпуса: PA 66 - 30% стекловолокно
• Диапазон рабочего давления: 0,2 - 10 bar
• Температура эксплуатации (окружающая) до: 60° C
• Температура жидкости (ориентировочно): 25° C
• Варианты управления: NC, NO, Latching
• Направление потока: однонаправленное
• Электрические подключения: Faston 6,3 x 0,8 mm; одноф/двуф кабели до 5000 mm
• Гидравлические подключения: вход/выход 3/4" резьба М
• Пилотные мембраны: NBR, LSR, EPDM; сердечник нержавеющая сталь; катушки класс F (155° C)
• Расходомер: корпус POM
• Ограничитель давления: корпус и крышка PA 66 - 30% стекловолокно; прокладка силикон; мембрана EPDM + текстиль; сердечник POM
• Фильтр: корпус и крышка PA 66 - 30% стекловолокно; прокладка силикон; O-ring NBR/LSR; сетка нержавеющая сталь; отверстие ND 10 mm
