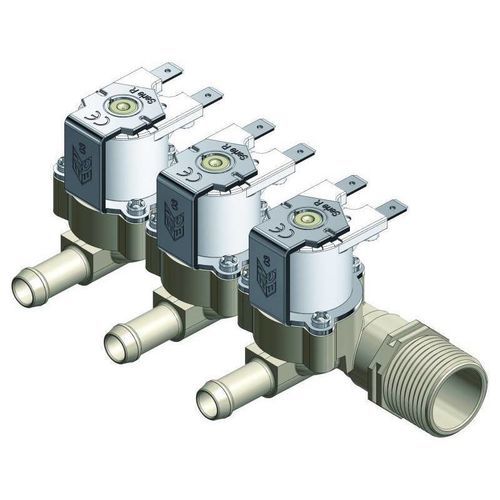

Электромагнитный клапан с сервоприводом RM series

2/2 каналаNONF

Обзор продукта
Модульная серия R: 2/2 сервоприводный электромагнитный клапан, DN 11 мм, нормально закрыт (NC). 1 вход, несколько выходов с PG10 мм. Подходит для питьевой воды. Также доступен с прямым приводом и в вариантах NO (нормально открыт) и bistable (защёлкивающийся).

Монтаж
Монтаж в любом положении. Опциональный монтажный кронштейн из пластика или металла для надежного крепления.

Применение

• Гидромассажные ванны
• Многофункциональные гидромассажные душевые
• Водораздатчики
• Системы орошения для веранд и садов
• Промышленные печи

Физические характеристики
Корпус клапана: PA 66 - 30% стекловолокно
Диафрагмы: NBR; LSR; EPDM
Ядро: нержавеющая сталь
Катушки: класс F (155 °C)
Сборка: самонарезающие винты для обслуживания

Рабочие характеристики
Рабочее давление: 0,2 - 10 bar
Температура окружающей среды: до 60 °C
Температура среды: 25 °C - 60 °C (ED 100%); прерывисто до 90 °C (3 ON - 5 OFF)
Порт: DN 11 mm
Варианты управления: Normally Closed (NC); Normally Open (NO); Latching
Направление потока: одностороннее
KV (1 выход): 20,74 L/min

Электрические подключения

• Faston 6,3 x 0,8 mm
• Однопроводные кабели до 5000 mm
• Двухпроводные кабели до 5000 mm

MOQ
Mod. RM 1100 - 120 pcs
Mod. RM 1200 - 80 pcs
Mod. RM 1300 - 40 pcs
Mod. RM 1400 - 24 pcs
Mod. RM 1700 - 24 pcs

Технические листы
Model, IN, OUT, Orifice, M.O.Q., Filter, Regulator IN, Check IN, Bracket, Restrictor OUT, Check OUT
RM 1100, 3/4" M, 1 PG10 mm, 11 mm, 120, yes, yes, yes, yes, yes, yes
RM 1200, 3/4" M, 2 PG10 mm, 11 mm, 80, yes, yes, yes, yes, yes, yes
RM 1300, 3/4" M, 3 PG10 mm, 11 mm, 40, yes, yes, yes, yes, yes, yes
RM 1400, 3/4" M, 4 PG10 mm, 11 mm, 24, yes, yes, yes, yes, yes, yes
RM 1700, 3/4" M, 7 PG10 mm, 11 mm, 24, yes, yes, yes, yes, yes, yes

Характеристики / Технические спецификации

• Тип: 2/2 электромагнитный клапан, сервоподдержка
• Порт: DN 11 mm
• Материалы: корпус PA 66, диафрагмы NBR/LSR/EPDM, ядро нержавеющая сталь
• Класс катушки: F (155 °C)
• Диапазон рабочего давления: 0,2 - 10 bar
• Совместимость среды: пригодно для питьевой воды
• Температуры эксплуатации: непрерывно до 60 °C; прерывисто до 90 °C (3 ON - 5 OFF)
• Варианты управления: NC, NO, Latching
• Электрические подключения: Faston 6,3 x 0,8 mm или кабели до 5000 mm
• KV (1 выход): 20,74 L/min
