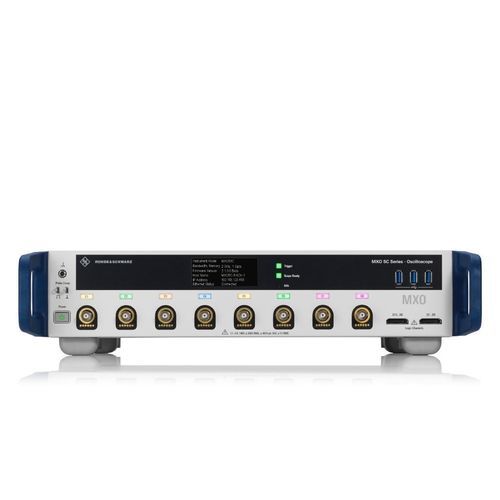

Цифровой осциллограф R&S®MXO 5C

аналоговыйнастольныймногоканальный

Обзор
R&S®MXO 5C реализует архитектуру серии MXO 5 в компактном 2U корпусе для установки в стойку. Доступны версии с 4 и 8 аналоговыми каналами, полосы пропускания от 100 МГц до 2 ГГц. Прибор поддерживает глубокую память, высокие скорости захвата и удалённое управление по LAN через встроенный веб‑браузер и виртуальную переднюю панель.

Ключевые факты

• Полоса пропускания: 4 канала: 350 МГц–2 ГГц | 8 каналов: 100 МГц–2 ГГц
• Форм‑фактор: 2U для установки в стойку, возможность штабелирования
• Встроенный энергоэффективный E‑Ink дисплей для отображения IP и статуса
• Zone‑trigger для аналоговых сигналов, спектра и математических операций
• Высокая производительность захвата: >4.5 млн волновых форм/с; 12‑бит ADC; стандартная память 500 Mpoints

Особенности и преимущества

• Архитектура MXO 5 в компактном 2U корпусе для стенда или стойки
• 4 или 8 аналоговых каналов; опция MSO до 16 цифровых каналов
• Глубокая память (500 Mpoints стандартно; опция 1 Gpoints)
• Продвинутые триггеры и высокая чувствительность; сэмплинг до 5 Gsample/s на 2 каналах
• Штабелирование приборов для увеличения числа каналов (до 16)
• Вывод изображения на внешний дисплей через HDMI/DisplayPort; поддержка USB‑тач
• Удалённый доступ: Web UI, виртуальная передняя панель, полная поддержка SCPI и совместимость файлов с серией MXO

Доступные модели (фрагмент)
R&S®MXO5C-43 | 350 MHz | 4 ch | 21,500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26,790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33,940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38,040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23,820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28,460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35,070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44,330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56,240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62,900 USD

Документы

• Брошюра продукта (англ.)
• Технические характеристики (англ.)

Применения / Сценарии использования

• Испытательные стенды с высокой плотностью каналов (монтаж 2U в стойку)
• Анализ во временной и частотной областях с глубокой памятью
• Силовая электроника, тесты высокоскоростных цифровых интерфейсов, RF и спектральный анализ
• Удалённые измерения и автоматизация через LAN / Web UI / SCPI

Технические характеристики (выдержка)

• Аналоговые каналы: 4 или 8; опционально MSO: до 16 цифровых каналов
• Аналоговая полоса (–3 дБ): 100 МГц–2 ГГц в зависимости от модели
• Частота дискретизации (реальное время): до 5 Gsample/s (2 канала); 2.5 Gsample/s (4 канала)
• Память захвата: стандарт 500 Mpoints; опция до 1 Gpoints (B110)
• Макс. скорость захвата: >4,500,000 волновых форм/с
• Вертикальное разрешение: до 18 бит (HD режим); ADC 12 бит нативно
• Габариты (Ш×В×Г): 445 × 105 × 405 мм; масса: 8.7 кг (ном.)
• Интерфейсы: USB 3.1 спереди/сзади, GigE RJ‑45, HDMI 2.0, DisplayPort++ 1.3
