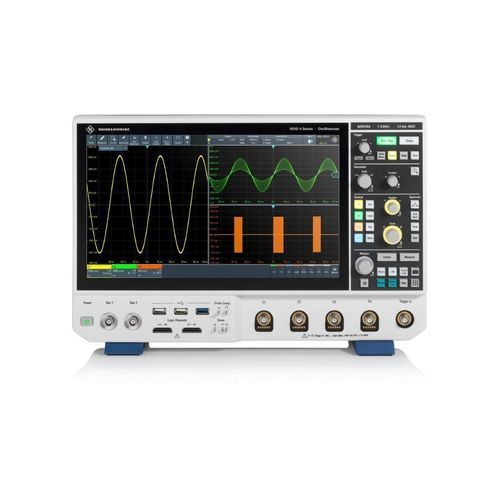

Цифровой осциллограф R&S®MXO 4

аналоговыйнастольный4 канала

Обзор
Серия R&S®MXO 4 — это приборы нового поколения: осциллографы для быстрой идентификации аномалий сигнала, точных измерений и мощного спектрального анализа. Устройство сочетает в себе высокий реальный темп обновления, высокое вертикальное разрешение и большую память захвата с 13,3" Full HD емкостным сенсорным экраном и интуитивным интерфейсом.

Ключевые факты

• Полосы пропускания: 200 MHz – 1,5 GHz
• Темп обновления: > 4,5 млн. форм/с; спектральная скорость захвата до 50 000 FFT/s (до 4 спектров)
• Вертикальное разрешение: 12‑бит ADC (в HD‑режиме до 18 бит), ENOB до ~10 бит
• Стандартная память: 400 Mpoints на канал (опция 800 Mpoints interleaved)
• Zone‑trigger для аналоговых, спектральных и математических кривых

Технологии следующего поколения
MXO 4 обеспечивает 12‑битный ADC на всех скоростях дискретизации, большую стандартную память и удобный сенсорный интерфейс. Архитектура повышает долю реального захвата сигнала (до ~90%) и обеспечивает точные измерения низкого уровня по всей полосе частот.

Особенности и преимущества

• Быстрое обнаружение аномалий: > 4,5M форм/с, до 90% реального захвата, быстрые автоматические измерения включая FFT и курсоры
• Точная передача сигнала: 12‑бит ADC на всех скоростях, HD‑режим до 18 бит, вертикальное масштабирование до 500 µV/div, смещение ±5 V
• Длительные окна захвата: 400 Mpoints стандартная память на канал, сегментированная память (10 000 сегментов), режим истории (10 000 захватов)
• Точный триггер: чувствительность 1/10 000 div, джиттер триггера ~1 ps, повторная готовность < 21 ns, цифровые фильтры и гистерезис
• Мощный спектральный анализ: до ~45 000 FFT/s, выделенные RF‑контролы, списки пиков и max/min hold
• Производительность: R&S®SmartGrid, быстрый доступ к инструментам, удалённое управление

Применения

• Общие электронные и RF‑испытания
• Отладка высокоскоростных цифровых интерфейсов и декодирование последовательных шин
• НИОКР в области силовой электроники, автомобилестроения и аэрокосмической техники
• Отладка EMC, лабораторные и производственные тесты

Характеристики / технические спецификации (выдержка)

• Аналоговые каналы: 4
• Опциональные цифровые каналы (MSO): 16
• Аналоговая полоса (‑3 dB): 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Частота дискретизации (реальное время): до 5 Gsample/s (2 канала), 2,5 Gsample/s (4 канала)
• Память захвата: 400 Mpoints стандарт (на канал single); опция MXO4‑B108: 800 Mpoints
• Макс. темп обновления: > 4 500 000 форм/с
• Дисплей: 13,3" Full HD емкостный сенсорный экран
• Габариты: 414 × 279 × 162 мм; масса: ~6,0 кг
