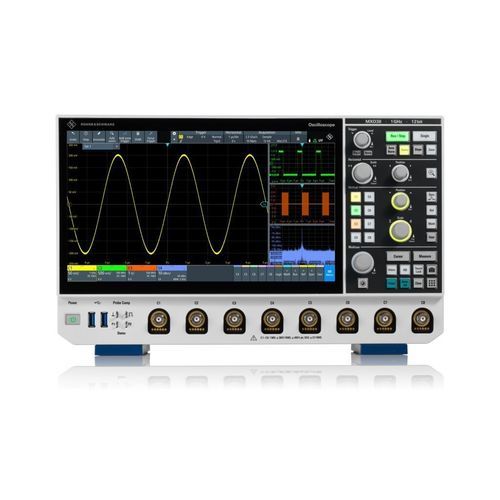

Цифровой осциллограф R&S®MXO 3

аналоговыйнастольныймногоканальный

Overview
Серия R&S®MXO 3 — осциллограф следующего поколения с высокими скоростями захвата, высокой вертикальной разрешающей способностью и компактной интеграцией в стойку. Доступны варианты на 4 или 8 аналогных каналов с опциональным 16‑канальным MSO и AWG; прибор размещается в 5 U и оснащён 11.6″ Full HD ёмкостным сенсорным экраном для отладки по времени и частоте.

Key facts

• Аналоговые полосы пропускания: 100 MHz – 1 GHz
• Скорость захвата: > 4,5 млн форм/с и до 99% захвата в реальном времени
• Обработка спектра: до 50 000 FFT/s с независимыми настройками времени и частоты
• Архитектура: 12‑битный АЦП с режимом HD до 18 бит
• Компактные 8‑канальные модели с опциональным MSO, встроенным генератором и 11.6″ дисплеем

Features & benefits
Fast

• Высокая частота обновления для выявления переходных и редких событий
• > 4,5 млн захватов/с и до 99% реального времени
• Аппаратно‑ускоренные функции: математика и зонные триггеры
• Лидер отрасли по обработке спектра — до 50 000 FFT/s

Precise

• 12‑битный АЦП для высокой вертикальной разрешающей способности на всех скоростях; режим HD для эквивалента 18 бит
• Низкий шум: < 50 µV RMS (пример: 1 mV/div, 100 MHz)
• Большой диапазон смещения ±3 V при 1 mV/div на путях 50 Ω и 1 MΩ

Compact

• Небольшой размер — высота 5 U с большим 11.6″ Full HD сенсорным дисплеем
• Высокая интеграция: множество возможностей в компактном корпусе

Trigger

• Высокоточный цифровой триггер с чувствительностью до 0,0001 деления
• Регулируемая гистерезис триггера и зонный триггер для аналоговых, спектральных и математических сигналов
• Время перезарядки триггера < 21 ns и низкий джиттер триггера (~1 ps)

Spectrum / Frequency domain

• Быстрые и точные измерения в частотной области с привычными RF‑элементами управления (центр/диапазон или старт/стоп, RBW)
• До 50 000 FFT/s, независимые настройки времени и частоты, режим свободного запуска для анализа гармоник и EMI

Caractéristiques / spécifications techniques

• Аналоговые каналы: 4 или 8
• Цифровые каналы (опциональный MSO): 16
• Аналоговая полоса (‑3 dB): 100, 200, 350, 500 MHz, 1 GHz
• Время нарастания (1 GHz): < 350 ps
• Входное сопротивление: 50 Ω ±1,5 %; 1 MΩ ±1 % ∥ 12 pF (изм.)
• Вертикальное разрешение: 12‑битный АЦП; до 18 бит в HD‑режиме
• Частота дискретизации (аналог, реальное время): макс. 5 Gsample/s; макс. 2,5 Gsample/s при всех каналах одновременно
• Память захвата: стандарт 125 Mpoints; опция до 500 Mpoints/канал
• Макс. скорость захвата: > 4 500 000 форм/с
• Режимы захвата: sample, peak detect, average, envelope
• Интерполяция: linear, sin(x)/x, sample & hold
• Диапазон временной базы: от 200 ps/div до 10 000 s/div
• Стандартные типы триггера: edge, glitch, width, runt, window, timeout, interval, slew rate, setup & hold, pattern, state
• Расширенные триггеры: zonetrigger, A/B/R, serial bus triggers, trigger in/out
• Чувствительность триггера: 0.0001 div от постоянного тока до полосы пропускания прибора для всех вертикальных шкал
• Автоматические измерения: > 40
• Измерения курсором: 4
• Вейвформ‑математика: до 8 уравнений (math on math) включая add, subtract, multiply, divide, integrate, differentiate, фильтры, rescale
• Габариты (Ш×В×Г): 375 mm × 233 mm × 163 mm
• Вес (без опций, номинал): 4.0 kg
• Высота для встраивания в стойку: 5 U
• Интерфейсы I/O фронт: 2 × USB 3.1 Gen 1 type A; тыл: 1 × USB 3.1 Gen 1 type B, 1 × HDMI, 1 × RJ‑45 (10/100/1000BASE‑T)
• Дисплей: 11.6″ LC TFT цветной ёмкостный сенсорный экран, 1920 × 1080 (Full HD)
