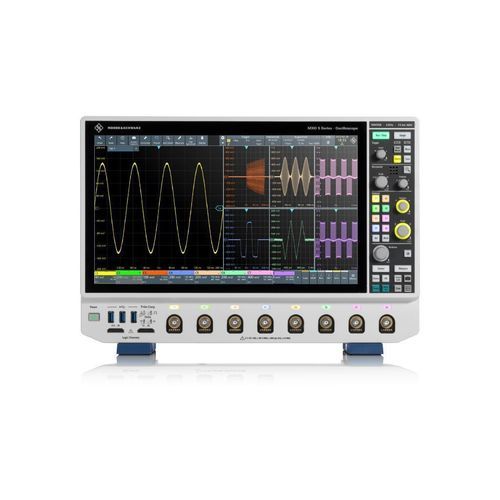

Цифровой осциллограф R&S®MXO 5

аналоговыйнастольныймногоканальный

Обзор
Серия R&S®MXO 5 — это платформа высокопроизводительных осциллографов в конфигурациях с 4 и 8 аналоговыми каналами. Комбинация высокой скорости захвата, большого объема памяти и мультиспектральных возможностей ускоряет отладку, валидацию и серийные испытания электронных систем.

Ключевые данные

• Каналы: 4 или 8 аналоговых каналов; опция MSO до 16 цифровых каналов
• Полоса пропускания: выбирается по модели, возможен апгрейд до 2 ГГц
• Скорость захвата: > 4,5 млн форм/с; FFT спектра > 50k FFT/s
• Вертикальное разрешение: 12‑бит ADC; до 18 бит в HD‑режиме
• Память по умолчанию: 500 Mpoints на канал (опционально до 1 Gpoint)

Особенности и преимущества

• Высокая пропускная способность захвата: 8‑канальная архитектура обеспечивает > 4,5 млн захватов/с и высокие многоканальные скорости формирования волн.
• Точная вертикальная оценка: 12‑бит ADC на всех скоростях выборки и 18‑битная HD‑архитектура для улучшенного разрешения и низкого шума (~130 μV).
• Глубокая запись: стандарт 500 Mpoints на канал, сегментированная память и режим history для длинных записей; опция 1 Gpoint.
• Продвинутое триггерование: zone trigger для аналоговых, спектральных и математических представлений; чувствительность до 0,0001 div; низкий джиттер и быстрое повторное включение.
• Мультиспектральный анализ: одновременное отображение нескольких спектров, независимые настройки времени/частоты и высокая пропускная способность FFT для корреляции RF/временной области.

Доступные модели

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Загрузки
Брошюра продукта и полный дата‑шит (PDF) доступны для загрузки на сайте производителя.

Технические характеристики

• Дисплей: 15.6 дюйма Full HD с емкостным сенсорным экраном
• Сэмплинг: до 5 GSa/s (2 канала) ; 2.5 GSa/s (4 канала) ; интерпол. до 5 TSa/s
• Память: 500 Mpoints стандартно на канал ; опция MXO5‑B110 до 1 Gpoint
• Триггеры: edge, glitch, width, runt, window, zone trigger, триггеры последовательных шин и др.
• Интерфейсы: порты USB 3.1, RJ-45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Габариты: 445 × 314 × 153 мм ; масса ≈ 9,0 кг
