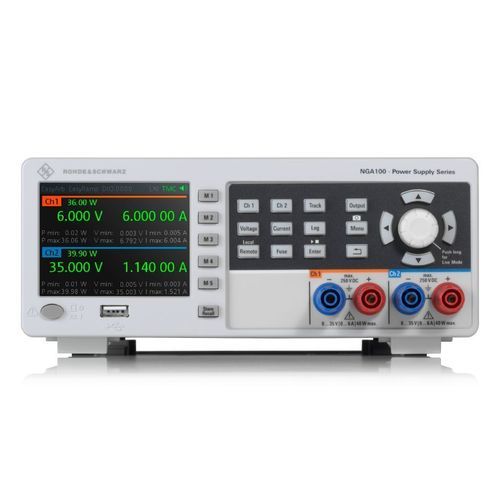

Источник питания для монтажа в стол R&S®NGA100

DCрегулируемыйпри постоянном токе

Обзор Источники питания постоянного тока R&S®NGA100 линейны, компактны и удобны для использования в различных сценариях. Все модели обеспечивают превосходную точность считывания показаний, а диапазон низких токов позволяет проводить сложные измерения. Регистрация данных, произвольные формы сигналов (CH1), встроенная статистика и функции дистанционного зондирования делают эти приборы пригодными для стендовых приложений и автоматизированных испытаний. Объединение каналов (последовательный/параллельный) расширяет диапазон напряжений и токов. Расширенные функции защиты (OVP, OCP, OPP, OTP) защищают подключенные устройства и приборы. Применения

• Разработка
• Создание проектов IoT с низким энергопотреблением
• Производство
• Образование
• Стендовое использование общего назначения

Ключевые факты

• Макс. выходная мощность: 80 Вт (серийный максимум)
• Макс. напряжение на канал: 35 В или 100 В (в зависимости от модели)
• Макс. ток на канал: 2 А или 6 А (в зависимости от модели)
• До 200 В в последовательном режиме или до 12 А в параллельном режиме с объединением каналов
• Интуитивно понятный, прозрачный по цене онлайн-конфигуратор изделий

Особенности и преимущества Линейная конструкция Линейные выходные каскады минимизируют остаточные пульсации и шумы, обеспечивая чрезвычайно стабильное выходное напряжение и ток для чувствительных схем. Высокая точность считывания Выдающаяся точность программирования и считывания для точного измерения и воспроизведения потребляемой устройством мощности, включая диапазон измерения малых токов. Токи менее 200 мА измеряются с разрешением 1 мкА и точностью ±(0,15 % + 25 мкА). Встроенная статистика показывает минимальные/максимальные значения мощности, напряжения и тока. FlexPower Серия работает с максимальной мощностью в различных рабочих точках и охватывает больше рабочих комбинаций, чем источники питания с одним диапазоном; кривые FlexPower показывают доступные комбинации напряжения/тока для каждой модели. Слияние каналов Два выходных канала R&S®NGA102 и R&S®NGA142 могут быть объединены последовательно или параллельно для удвоения напряжения или тока. Последовательное слияние является внутренним, параллельное требует внешней проводки. Удобная конфигурация Базовые блоки и опции можно выбрать в онлайн-конфигураторе, чтобы создать необходимую конфигурацию прибора с прозрачными ценами. Доступные модели

• R&S®NGA101 - 1 выходной канал - Макс. 40 Вт - Выходное напряжение на канал: 0 В - 35 В - Выходной ток на канал: 0 A - 6 A - Номер заказа: 5601.8002.02
• R&S®NGA141 - 1 выходной канал - Макс. 40 Вт - Выходное напряжение на канал: 0 В до 100 В - Выходной ток на канал: 0 A - 2 A - Номер заказа: 5601.8002.03
• R&S®NGA102 - 2 выходных канала - Макс. 80 Вт - Выходное напряжение на канал: 0 В - 35 В - Выходной ток на канал: 0 A - 6 A - Номер заказа: 5601.8002.04
• R&S®NGA142 - 2 выходных канала - Макс. 80 Вт - Выходное напряжение на канал: 0 В до 100 В - Выходной ток на канал: 0 A - 2 A - Номер заказа: 5601.8002.05

Дополнительные функциональные особенности

• Малый диапазон измерения тока и встроенная статистика снижают потребность во внешних мультиметрах
• Арбитражные формы сигнала (EasyArb) на CH1
• Регистрация данных (стандарт)
• Многочисленные удаленные интерфейсы: USB-TMC, USB-CDC (виртуальный COM), LAN
• Задняя панель: 8-контактный блок разъемов для выходов и удаленного считывания
• 3,5" QVGA-дисплей

Caractéristiques / spécifications techniques

• Количество выходных каналов: R&S®NGA101, R&S®NGA141 = 1; R&S®NGA102, R&S®NGA142 = 2
• Общая выходная мощность: R&S®NGA101 / R&S®NGA141 - макс. 40 Вт; R&S®NGA102 / R&S®NGA142 - макс. 80 Вт
• Максимальная выходная мощность на канал: 40 Вт
• Выходное напряжение на канал: R&S®NGA101, R&S®NGA102 = от 0 В до 35 В; R&S®NGA141, R&S®NGA142 = от 0 В до 100 В
• Максимальный выходной ток на канал: R&S®NGA101, R&S®NGA102 = 6 A; R&S®NGA141, R&S®NGA142 = 2 A
• Пульсации напряжения и шумы (от 20 Гц до 20 МГц): R&S®NGA101 / NGA102 < 0,5 мВ (RMS), < 10 мВ (p-p) (измер.); R&S®NGA141 / NGA142 < 1,5 мВ (RMS), < 20 мВ (p-p) (измер.).)
• Пульсации тока и шумы (от 20 Гц до 20 МГц): < 500 мкА (RMS) (измер.)
• Время восстановления нагрузки (изменение нагрузки от 10% до 90% с точностью до 0,2% от номинального напряжения): R&S®NGA101 / NGA102 < 100 мкс; R&S®NGA141 / NGA142 < 50 мкс (измер.)
• Разрешение программирования: напряжение 1 мВ; ток 1 мА
• Разрешение обратного отсчета: напряжение 1 мВ; ток 100 мкА (для токов < 200 мА: 1 мкА)
• Точность обратного отсчета напряжения ±(% от выхода + смещение): R&S®NGA101 / NGA102 < 0,02% + 5 мВ; R&S®NGA141 / NGA142 < 0,02% + 10 мВ
• Точность считывания по току ±(% от выхода + смещение): < 0,03% + 500 мкА
• Функции измерения: напряжение, ток, мощность
• Функции защиты: OVP, OCP, OPP, OTP
• Функция FuseLink: доступна для R&S®NGA102 и R&S®NGA142
• Триггерный вход/выход: доступен с опцией R&S®NGA-K103 (цифровой триггерный вход/выход)
• Арбитражная функция: Только CH1 (EasyArb)
• Регистрация данных: стандарт
• Дисплей: 3.5" / QVGA
• Подключения на задней панели: 8-контактный блок разъемов (выходы, дистанционное считывание)
• Интерфейсы дистанционного управления (стандарт): USB-TMC, USB-CDC (виртуальный COM); LAN (стандарт)
• Размеры (Ш × В × Г): 222 мм × 97 мм × 448 мм (8,74 дюйма × 3,82 дюйма × 17,64 дюйма)
• Вес: R&S®NGA101 6,6 кг; R&S®NGA141 6,9 кг; R&S®NGA102 7,0 кг; R&S®NGA142 7,3 кг
• Установка в стойку: Адаптер для стойки R&S®HZN96, место для двух приборов - 19", 2 HU
