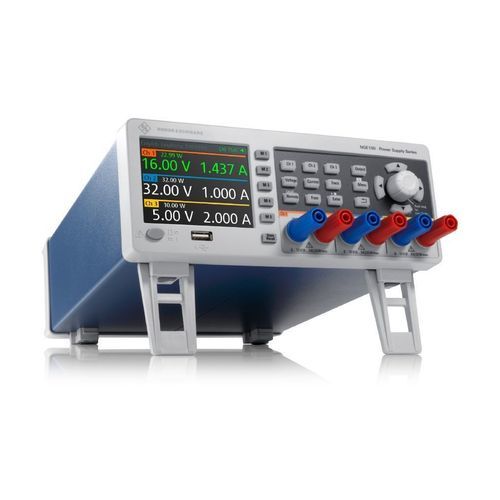

Источник питания для монтажа в стол R&S®NGE100B

DCрегулируемыйпри постоянном токе

Обзор
Серия источников питания постоянного тока R&S®NGE100B включает модели с 2 каналами (R&S®NGE102B) и 3 каналами (R&S®NGE103B). Устройства обеспечивают низкую пульсацию, встроенные функции измерения и гибкие варианты комбинирования каналов. Применяются в НИОКР, образовании, производственном тестировании и техобслуживании. Поддерживается USB‑управление; опции: LAN, WLAN, цифровой I/O.

Типичные области применения

• Исследования и валидация продукции
• Учебные лаборатории
• Функциональные и burn‑in тесты в производстве
• Ремонтные и сервисные стенды

Ключевые параметры

• Модели: R&S®NGE102B (2 канала), R&S®NGE103B (3 канала)
• Макс. суммарная выходная мощность: 66 Вт (NGE102B) / 100 Вт (NGE103B)
• Выходное напряжение на канал: 0 В–32 В
• Выходной ток на канал: 0 А–3 А
• Стандартный интерфейс: USB (VCP/TMC); опции: LAN (LXI), WLAN, цифровой триггер I/O (4‑бит)
• Фронтальные разъёмы: защитные клеммы 4 мм

Функции и преимущества

• Гальванически изолированные, не подключённые к земле каналы – каждый канал изолирован от шасси, что упрощает последовательное/параллельное соединение и предотвращает проблемы заземления при сложных DUT.
• Параллельная и последовательная работа – каналы можно соединять в последовательность для более высокого напряжения (до 96 В с NGE103B; до 64 В с NGE102B) или параллелить для увеличения тока (до 6 А при соединении двух каналов; до 9 А при использовании трёх каналов).
• Защиты на канал – отдельная настройка OCP (электронный предохранитель), OVP и OPP; при достижении предела канал отключается и отображает сообщение; FuseLink позволяет связывать защиту между каналами.
• Понятный дисплей – цветной 3.5" QVGA (320×240) дисплей с цветовой индикацией режимов CV/CC/неактивен и синим фоном для редактируемого значения.
• Измерения и специальные функции – встроенная измерительная функция напряжения, тока, мощности и энергии; функция EasyArb; FuseLink и задержка плавкой вставки.

Доступные модели (кратко)

• R&S®NGE102B — 2 выходных канала; макс. мощность 66 Вт; 0–32 В / канал; 0–3 А / канал
• R&S®NGE103B — 3 выходных канала; макс. мощность 100 Вт; 0–32 В / канал; 0–3 А / канал

Опции и аксессуары

• R&S®NGE‑K101 — опция LAN (LXI) с встроенным веб‑сервером
• R&S®NGE‑K102 — опция беспроводной сети (WLAN)
• R&S®NGE‑K103 — опция цифрового триггер‑I/O (4‑бит)
• R&S®HZC95 — 19" монтажный комплект для стоек, 2 HE

Технические характеристики

• Число выходных каналов: 2 (NGE102B) / 3 (NGE103B)
• Суммарная выходная мощность: макс. 66 Вт / 100 Вт
• Макс. мощность на канал: 33,6 Вт
• Выходное напряжение на канал: 0 В–32 В
• Макс. выходной ток на канал: 3 А
• Напряжение пульсаций и шум (20 Hz–20 MHz): typ. < 1,5 mV RMS; < 20 mV п‑п (измерено)
• Ток пульсаций и шум (20 Hz–20 MHz): < 2 mA RMS (измерено)
• Время восстановления при нагрузке (10%→90% в пределах ±20 mV): < 200 µs (измерено)
• Разрешение программы/обратного считывания: 10 mV (напряжение), 1 mA (ток)
• Точность обратного считывания: < 0,1% + 20 mV (напряжение), < 0,1% + 5 mA (ток)
• Дисплей: 3,5" QVGA (320 × 240)
• Удалённые интерфейсы: USB стандарт; LAN (LXI) опция
• Фронтальные разъёмы: защитные клеммы 4 мм
• Габариты (Ш×В×Г): 222 mm × 97 mm × 310 mm
• Масса: ~4,9–5,0 kg
