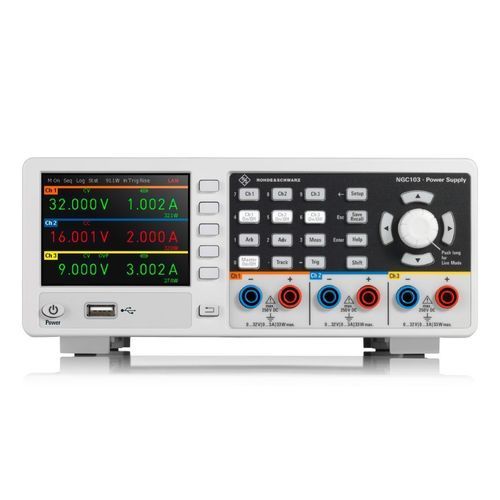

Источник питания для монтажа в стол R&S®NGC100

DCс несколькими выходамис двумя выходами

Обзор продукции Источники питания постоянного тока R&S®NGC100 - это компактные, энергоэффективные лабораторные и производственные источники питания, которые остаются холодными и тихими даже при максимальной нагрузке. Они имеют практичные интерфейсы и разъемы, многоканальные конфигурации (один, два или три канала), гальванически изолированные плавающие выходы, а также функции для эмуляции реальных сценариев электропитания и регистрации измерений. Ключевые факты

• Макс. выходная мощность: 100 Вт
• Макс. напряжение на канал: 32 В
• Макс. ток на канал: 3 A, 5 A или 10 A
• Гальванически изолированные, плавающие и защищенные от короткого замыкания выходы
• Интуитивно понятный, прозрачный по цене онлайн-конфигуратор (конфигурирование продукта в режиме онлайн)

Особенности и преимущества

• FlexPower: изменяемые комбинации напряжения и тока в пределах общей мощности для получения максимальной мощности в различных рабочих точках
• EasyArb: генерирование сложных изменяющихся во времени последовательностей выходного напряжения или тока (время задержки до 10 мс) для эмуляции реальных сценариев
• Data logging: одновременная регистрация напряжения и тока на всех выходах со скоростью до 1000 выборок/с; возможность экспорта в CSV
• Параллельная и последовательная работа: объединение изолированных каналов последовательно (до 96 В) или параллельно (до 10 А)
• EasyRamp: управление пусковым током с помощью непрерывных скачков напряжения от 10 мс до 10 с
• Задержка/последовательность включения: создание последовательностей включения питания путем индивидуального включения каналов с задержкой
• Удаленное зондирование: компенсация падения напряжения на входных клеммах ИУ для улучшения регулирования и точности измерений
• Аналоговый интерфейс управления: прямое управление выходным напряжением/током через входы 0-10 В или 4-20 мА (масштабирование 0-100%) с гальванической развязкой
• Внешний триггер: запуск функций прибора (произвольные функции, задержки на выходе, регистрация данных) через триггер TTL
• Функции защиты и измерения: OVP, OCP, OPP, OTP и измерение напряжения, тока, мощности, энергии

Доступные модели (выбор) Модели | Номер заказа | Каналы | Макс. выходная мощность | Выходное напряжение на канал | Выходной ток на канал R&S®NGC101 | 3657.2288.02 | 1 | 100 ВТ | 32 В | 10 А R&S®NGC101-G | 3657.2288.03 | 1 | 100 W | 32 V | 10 A R&S®NGC102 | 3657.2359.02 | 2 | 100 W | 32 V | 5 A R&S®NGC102-G | 3657.2359.03 | 2 | 100 W | 32 V | 5 A R&S®NGC103 | 3657.2413.02 | 3 | 100 W | 32 V | 3 A R&S®NGC103-G | 3657.2413.03 | 3 | 100 W | 32 V | 3 A Доступные опции

• R&S®HZC95 (номер для заказа 5800.2054.02): адаптер для 19" стойки, 2HU, для серий R&S®NGE100B/NGC100/NPA и R&S®HMC

Документация Для серии NGC100 доступны даташит и дополнительные файлы для скачивания (брошюры, руководства, драйверы, встроенное ПО, сертификаты). Caractéristiques / spécifications techniques

• Количество выходных каналов: 1 / 2 / 3
• Общая выходная мощность: макс. 100 Вт
• Максимальная выходная мощность на канал: 100 Вт / 50 Вт / 33 Вт
• Выходное напряжение на канал: 0 В - 32 В
• Максимальный выходной ток на канал: 10 A / 5 A / 3 A
• Пульсации напряжения и шумы (от 20 Гц до 20 МГц): R&S®NGC101 < 1 мВ (RMS); R&S®NGC102/103 < 450 мкВ (RMS)
• Пульсации и шумы тока (20 Гц - 20 МГц): R&S®NGC101 < 1,5 мА (RMS) (измер.); R&S®NGC102/103 < 1 мА (RMS) (измер.)
• Время восстановления нагрузки (изменение нагрузки от 10% до 90% в пределах ±20 мВ): < 1 мс (измер.)
• Разрешение при программировании напряжения: 1 мВ
• Разрешение при программировании тока: < 1 А: 0,1 мА (R&S®NGC101: 0.5 мА); ≥ 1 A: 1 мА
• Напряжение разрешения обратного отсчета: 1 мВ
• Ток разрешения обратного отсчета: < 1 A: 0,1 мА (R&S®NGC101: 0,5 мА); ≥ 1 A: 1 мА
• Напряжение точности обратного отсчета: < 0.05% + 2 мВ
• Точность считывания по току: тип < 0,05% + 4 мА (R&S®NGC101: тип < 0,15% + 10 мА)
• Функции измерения: напряжение, ток, мощность, энергия
• Функции защиты: OVP, OCP, OPP, OTP
• Функция FuseLink, задержка предохранителя при включении выхода, функция ощущения, последовательность выходов, внешний триггер, произвольная функция (EasyArb), аналоговый/модуляционный интерфейс, регистрация данных
• Дисплей: 3.5" QVGA
• Подключения на задней панели: блок разъемов с 4 линиями на канал
• Интерфейсы дистанционного управления: USB, LAN; модели R&S®NGC100-G дополнительно с IEEE-488 (GPIB)
• Габариты (Ш × В × Г): 222 мм × 97 мм × 291 мм
• Вес: 2,6 кг
• Установка в стойку: опция (R&S®HZC95)
