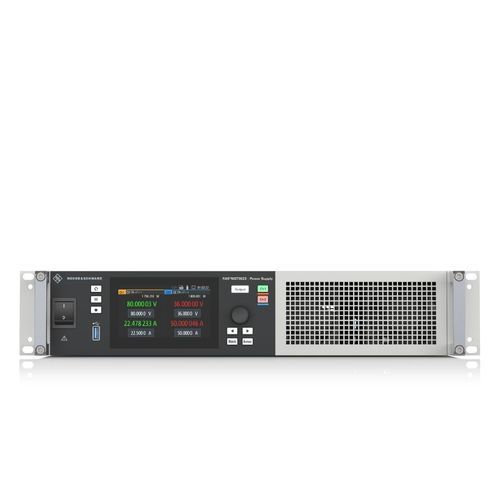

Источник электропитания 2U R&S®NGT3600

DCс двумя выходамис одним выходом

Обзор
Серия R&S®NGT3600 представляет собой программируемый компактный DC-источник питания с одной или двумя полностью независимыми выходами по 1800 Вт. Каждый выход поддерживает до 80 В или 50 А. Прибор оснащён авторанжированием (FlexPower), QuickArb, EasyRamp, удалённым контролем напряжения (remote sensing), 4.3" сенсорным экраном и встроенным логированием данных для ускорения тестовых рабочих процессов и снижения ошибок конфигурации.

Ключевые сведения

• Макс. выходная мощность: 3600 W (две линии)
• Макс. напряжение на выходе: 80 V
• Макс. ток на выходе: 50 A
• Расширяемость до 480 V или 300 A в режиме Multi-Device
• Интуитивный онлайн-конфигуратор продукта с прозрачным ценообразованием

Особенности и преимущества

• 4.3" высокоразрешающий сенсорный экран: быстрая навигация и виртуальная клавиатура; обзор каналов с информацией о состоянии, статистикой и активными защитами.
• Autoranging (FlexPower): автоматическая адаптация диапазона напряжения/тока для извлечения максимальной мощности с каждого канала в широком диапазоне сочетаний.
• Channel fusion: объединение двух выходов последовательно для более высокого напряжения или параллельно для большего тока.
• Multi-Device режим: синхронизация до шести выходов между несколькими блоками R&S®NGT3600 (host/client) для масштабируемых конфигураций высокого напряжения или высокого тока.
• Встроенные измерения: измерение напряжения и тока на каждом выходе с высокой разрешающей способностью (до 1 mV / 100 µA) и статистикой (мин, макс, ср.) для мощности, напряжения, тока и энергии.
• Логирование данных: одновременная запись напряжения и тока на всех выходах; экспорт с меткой времени в CSV для анализа и документации.
• Арбитрарная функция (QuickArb): создание временных последовательностей напряжения/тока с длительностью шага до 1 ms для моделирования реальных условий питания и стресс-тестов.

Доступные модели
R&S®NGT3621 | 1 выход | Макс. мощность: 1800 W | Напряжение на канал: макс. 80 V | Ток на канал: макс. 50 A | От 8 250 EUR
R&S®NGT3622 | 2 выхода | Макс. мощность: 3600 W | Напряжение на канал: макс. 80 V | Ток на канал: макс. 50 A | От 12 500 EUR

Технические характеристики

• Number of output channels: 1 или 2
• Total output power: max. 1800 W / 3600 W
• Maximum output power per channel: 1800 W
• Maximum output voltage per channel: 80 V
• Maximum output current per channel: 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) измерено; < 10 mV (Vpp) измерено
• Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) измерено
• Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms измерено
• Programming resolution voltage: 1 mV
• Programming resolution current: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: 100 µA (общая); 5 µA для ≤ 2.5 A
• Readback accuracy voltage: < 0.03% + 6 mV
• Readback accuracy current: < 0.05% + 8 mA (общая); < 0.05% + 500 µA для ≤ 2.5 A
• Measurement functions: voltage, current, power, energy
• Protection functions: OVP, OCP, OPP, OTP
• FuseLink function и задержка предохранителя при включении выхода: присутствуют
• Remote sensing: присутствует
• Trigger input/output: присутствует
• Arbitrary function: QuickArb
• Data logging: 100 samples/s
• Display: TFT 4.3" 480 × 272 pixel WVGA сенсорный
• Remote control interfaces (standard): USB, LAN
• Dimensions (W × H × D): 481 mm × 88 mm × 565 mm
• Weight: 13.5 kg / 18.5 kg
