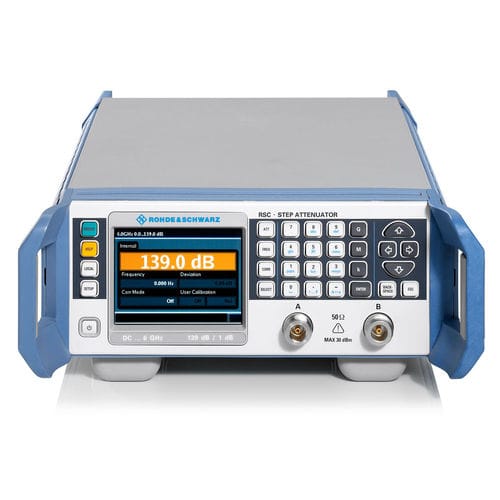

R&S®RSC - это переключаемый механический ступенчатый аттенюатор. Он выпускается в различных моделях с разными пределами верхней частоты (6 ГГц или 18 ГГц), максимальными диапазонами ослабления и минимальными устанавливаемыми размерами шага. R&S®RSC также может управлять внешними ступенчатыми аттенюаторами с диапазонами частот от постоянного тока до 40 ГГц или 67 ГГц.
Ключевые факты
Ступенчатые аттенюаторы с диапазонами частот до 6 ГГц, 18 ГГц, 40 ГГц и 67 ГГц
Максимальные диапазоны ослабления до 139,9 дБ, 139 дБ, 115 дБ и 75 дБ
Минимальные размеры шага 0,1 дБ, 1 дБ и 5 дБ
Помимо внутреннего аттенюатора, можно управлять до четырех внешних аттенюаторов (R&S®RSC-Z405, 40 ГГц или R&S®RSC-Z675, 67 ГГц)
Выдающаяся точность благодаря коррекции частотной характеристики и пользовательской калибровке
Особенности и преимущества
Разработан для удовлетворения индивидуальных требований приложений
R&S®RSC с внутренним ступенчатым аттенюатором
R&S®RSC с внешним ступенчатым аттенюатором/ами
Простая интеграция в автоматизированные испытательные системы
Интуитивное управление и понятный дисплей
Ключевые параметры с первого взгляда
Автоматическое обнаружение и индивидуальная конфигурация внешних ступенчатых аттенюаторов
Всегда правильный уровень сигнала
Высокая точность ослабления
Исключительная повторяемость 0,02 дБ
Высокий максимальный уровень входного сигнала и хорошее согласование
Быстрое время переключения и неизносостойкое использование в производстве
Разнообразные режимы коррекции
Коррекция частотной характеристики
Отображение абсолютного или относительного затухания
Отображение общего затухания, включая внешние компоненты
---
