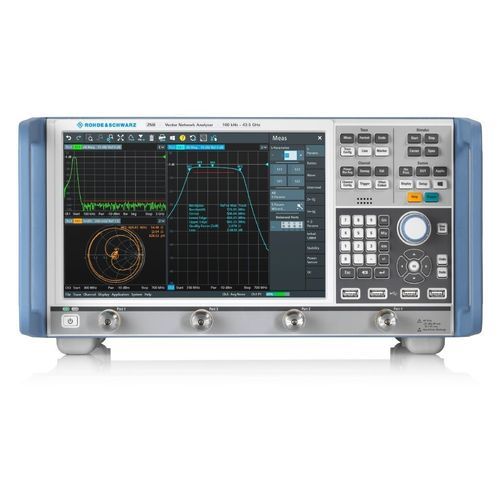

Анализатор сигнала R&S®ZNB

векторной сетигармоникперекрестной модуляции

Сетевые анализаторы с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/40/43,5 ГГц предназначены для мобильных радиостанций, электронных товаров, аэрокосмических и оборонных приложений, а также могут использоваться при разработке высокоскоростных печатных плат. R&S®ZNB идеально подходит для разработки, производства и обслуживания радиочастотных компонентов, таких как усилители, смесители, фильтры и кабели. Ключевые факты Диапазон частот от 9 кГц до 43,5 ГГц Два или четыре порта Широкий динамический диапазон до 140 дБ Короткое время развертки 4 мс для 401 точки Широкий диапазон развертки по мощности 98 дБ Радиочастотные характеристики Разработан в соответствии с самыми высокими стандартами Приемники R&S®ZNB сочетают в себе высокую мощность обработки сигнала с высокой чувствительностью и низким уровнем трассировочных шумов. Базовый блок R&S®ZNB обычно имеет динамический диапазон 140 дБ. Опция R&S®ZNB8-B5x расширяет динамический диапазон до 150 дБ для измерений между портами. Анализатор измеряет S-параметры с очень низким дрейфом по величине и фазе, обычно менее 0,01 дБ/°C и 0,15°C. Откалиброванный R&S®ZNB позволяет проводить точные измерения в течение нескольких дней без повторной калибровки.
