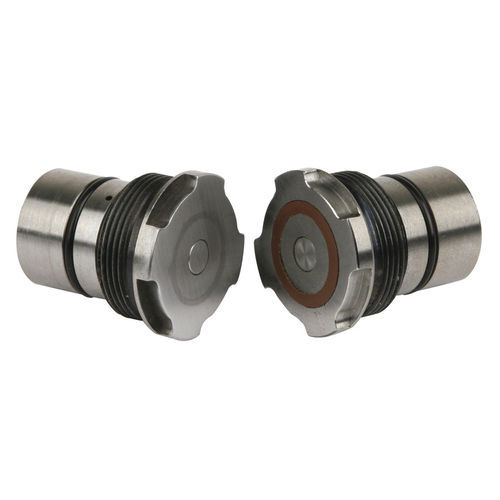

Гидравлический соединитель F9.461 series

Соединительные элементы используются в станках с системами смены паллет для передачи гидравлического масла и сжатого воздуха от стола станка к приспособлению. Эти автоматически закрывающиеся муфты имеют плоскую поверхность и не имеют выступающих элементов для уплотнения. Поэтому точное позиционирование не требуется, допускается радиальное смещение до 2 мм. Благодаря плоской поверхности муфты легко очищаются. Благодаря отсутствию активного осевого хода муфты могут быть реализованы совершенно новые решения для движения муфты. Функция Эти запатентованные муфты открывают свои обратные клапаны не как обычно, путем взаимного нажатия через ход муфты, а за счет повышения давления в гидравлической линии. Внутренние обратные клапаны (муфтовые плунжеры) обоих элементов муфты выполнены в виде поршней. В режиме разгерметизации они удерживаются в закрытом положении нажимной пружиной. Как только в линии возникает давление, превышающее силу нажимной пружины, муфта (1) со стороны генератора давления открывается. Теперь давление поступает и на переднюю поверхность противоположной муфты (2) и соответственно открывает эту муфту. Линия свободно проходит к подключенному цилиндру. Если линия будет разгружена от давления, муфты автоматически закроются, как только давление упадет ниже давления закрытия.
