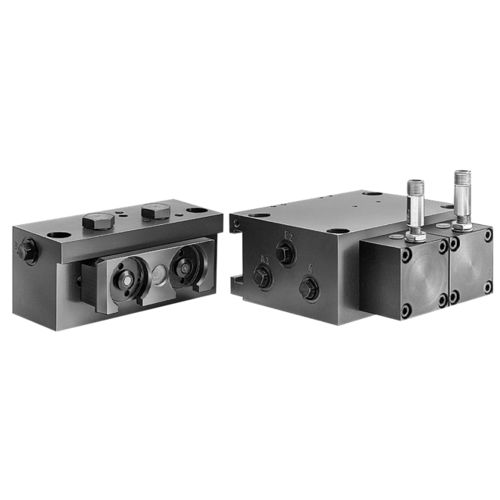

Автоматическая система крепления F9.426 series

Эффективность гибких производственных систем и качество заготовок повышаются благодаря приспособлениям с гидравлическим приводом, которые можно автоматически подключать и отключать от источника питания. Разработанные для этой цели системы соединений могут использоваться в сочетании со сменными поддонами для элементов одинарного и двойного действия, а также для нескольких зажимных контуров с максимальным рабочим давлением 500 бар. Возможна модернизация. Зажимные приспособления, отсоединенные от силового агрегата, можно время от времени контролировать с помощью управляющего цилиндра в сочетании с сигнальными выключателями или непрерывно с помощью инфракрасного контроля давления. Каждая муфтовая система состоит из муфтового блока и соответствующего ниппельного блока. В зависимости от применения к муфтовой системе могут быть добавлены несколько компонентов, отвечающих различным требованиям безопасности. Конструкция Муфтовый блок содержит настоящий муфтовый элемент, который встроен в муфтовый поршень. Муфтовый поршень выдвигается или втягивается для сцепления и расцепления, соответственно. Передняя часть муфтового элемента плоская и поэтому легко очищается. В каждом стандартном исполнении положение поршня муфты в расцепленном состоянии может контролироваться индуктивными бесконтактными выключателями или электропневматическими дифференциальными реле давления, в зависимости от соответствующего исполнения. Для управления соединенным режимом требуется второй переключатель. На напорной стороне ниппельного узла муфты установлен обратный клапан, а на безнапорной стороне - двойной
