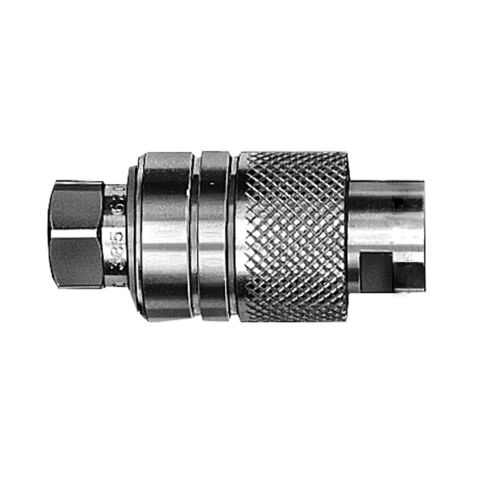

Фитинг с быстрым отсоединением F9.381 series

гидравлическийбыстрыйG

Операция "Push-Pull" ND 5 - присоединительная резьба G 1/4 макс. рабочее давление 500 бар Быстроразъемное соединение представляет собой муфту прочной конструкции, которая автоматически блокируется после рассоединения. Процесс соединения и разъединения может осуществляться, когда обе части муфты находятся под давлением. Перемещение гильзы в соответствующем направлении соединения или разъединения обеспечивает простое управление одной рукой. Муфта "Push" Скользящая втулка муфты с накаткой выдвигается вручную. Муфта должна продвигаться под действием пружины обоих уплотнительных конусов к ниппелю против механического упора. При отпускании втулки в этом положении шарики защелкиваются в канавке ниппеля. Впоследствии положение муфты следует перепроверить. Разъединение "Тяни-толкай" Скользящая втулка муфты с накаткой оттягивается вручную. Шарики освободятся, и обе части муфты отсоединятся друг от друга. Кодированные муфты При наличии более одного соединительного отверстия существует опасность перепутать их при соединении. Кодированные муфты маркируются не только цветом, но и штифтом внутри муфты, который входит только в паз соответствующего ниппеля. Таким образом, риск путаницы исключается.
