Профиль из алюминия PIL 4180 series

из анодированного алюминияпрямоугольныйдля станины и защитных панелей станка

Применение

• Ограждения машин
• Корпуса
• Панели защитных ограждений
• Лёгкие каркасы машин
• Рабочие станции
• Полки, стеллажи, тележки (оборудование MRO)

Обзор продукта

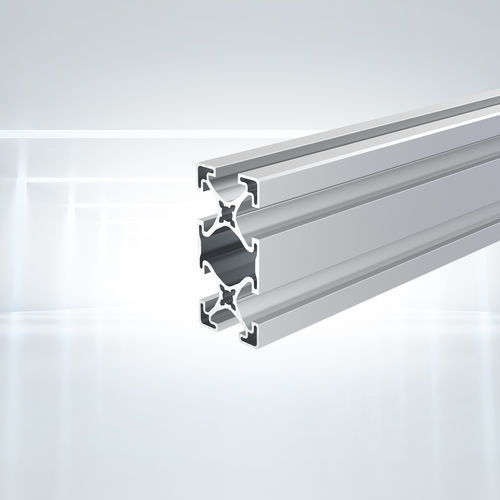

Экструзионный алюминиевый профиль 40x80 Lean Line (PIL 4180) для модульных рам и лёгких конструктивных применений. Обеспечивает снижение веса и стоимости по сравнению с более тяжёлыми профилями и имеет стандартизированные пазовые интерфейсы для быстрого монтажа.

Технические данные
Материал: EN AW-6063-T66, прозрачный анодированный алюминий
Момент сопротивления W_x: 11,9 cm3
Момент сопротивления W_y: 6,4 cm3
Момент инерции I_x: 47,4 cm4
Момент инерции I_y: 12,8 cm4
Момент инерции при кручении I_t: 5,9 cm4
Площадь поперечного сечения A: 790,8 mm2
Масса на метр: 2,140 kg

Доступные артикула / варианты

• Extrusion 40x80 Lean Line, распил по длине, резьба M8 с обеих сторон, глубина 50 мм — SKU: PIL4180SNN
• Extrusion 40x80 Lean Line, стандартная длина 6050 мм — SKU: PIL4180NNN
• Extrusion 40x80 Lean Line, упаковка 40 шт., длина 6050 мм — SKU: PIL4180PAC

CAD / Чертежи
Доступны 2D-чертежи и CAD-данные для интеграции в проектные инструменты (скачивание с карточки товара).

Характеристики / Технические спецификации

• Модель: PIL 4180
• Название: 40x80 Lean Line
• Номинальный размер: 40 x 80 мм (Lean Line)
• Материал: EN AW-6063-T66, прозрачный анодированный
• Площадь сечения: 790,8 mm2
• Масса: 2,140 kg/m
• Моменты сопротивления: W_x = 11,9 cm3; W_y = 6,4 cm3
• Моменты инерции: I_x = 47,4 cm4; I_y = 12,8 cm4; I_t = 5,9 cm4
