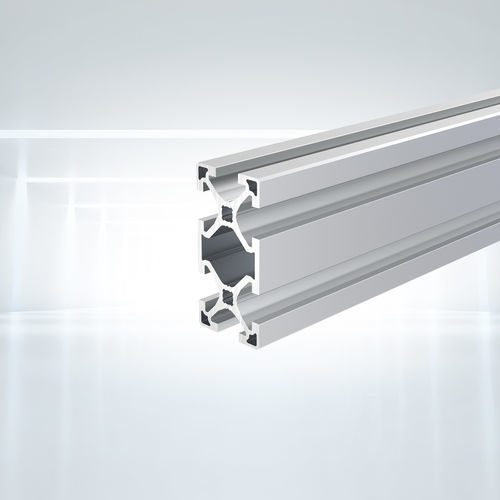

Профиль из анодированного алюминия PIL 4080 series

алюминиевый сплавпрямоугольныйдля станины и защитных панелей станка

Область применения

• Универсальное применение для ограждений машин и конструктивных узлов
• Корпусы и рамы машин
• Защитные панели и двери
• Рабочие места и сборочные ячейки
• Стеллажи, рамы и тележки (MRO)
• Системы обработки и транспортировки материалов

Доступные позиции / варианты

• Профиль 40x80, распил по длине, M8 с обеих сторон, 50 мм — артикул: PIL4080SNN
• Профиль 40x80, пруток, длина 6050 мм — артикул: PIL4080NNN
• Профиль 40x80, упаковка 40 прутков, длина 6050 мм — артикул: PIL4080PAC

Информация о продукте
Материал: алюминий EN AW-6063-T66, прозрачный анодированный
Момент сопротивления W_x: 15,4 cm3
Момент сопротивления W_y: 8,4 cm3
Момент инерции по площади I_x: 61,6 cm4
Момент инерции по площади I_y: 16,8 cm4
Момент инерции при кручении I_t: 9,3 cm4
Площадь поперечного сечения A: 1013,2 mm2
Масса на метр: 2,780 kg


CAD и загрузки
CAD-данные (2D/3D) по профилю доступны на странице товара (встроенный просмотр и загрузки). Каталоги и технические приложения доступны в формате PDF для скачивания.

Примечания по вариантам и наличию
Товар предлагается в нескольких вариантах (распиленные отрезки, прутки, упаковки). Для загрузки CAD, просмотра цен и наличия может потребоваться аккаунт/вход. Статус наличия и цена отображаются по каждому артикулу на странице товара.

Технические характеристики

• Номинальный профиль: 40 x 80 мм
• Материал: EN AW-6063-T66, прозрачный анод
• W_x: 15,4 cm3
• W_y: 8,4 cm3
• I_x: 61,6 cm4
• I_y: 16,8 cm4
• I_t: 9,3 cm4
• Площадь сечения A: 1013,2 mm2
• Масса: 2,780 kg/m
