Профиль из анодированного алюминия PIL 8080 series

из алюминияалюминиевый сплавквадратный

Описание продукта

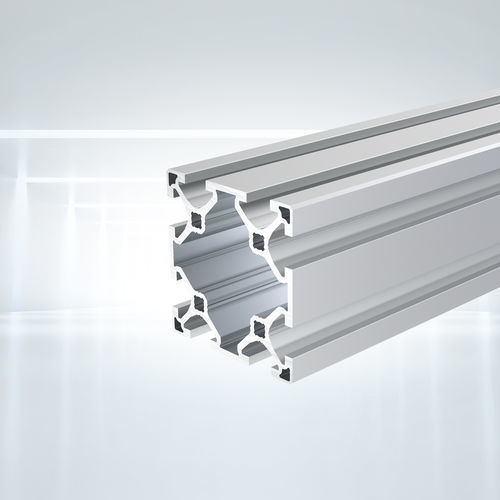

Алюминиевый профиль 80x80, модель PIL 8080. Модульный T-образный профиль для станочных рам, рабочих мест и сборочных конструкций.

Код модели
PIL 8080

Область применения

• Рамы станков
• Рабочие места
• Защиты и кожухи машин
• Стеллажи, полки и тележки (MRO оборудование)
• Рамы и основания конвейеров

Доступные варианты / артику​лы

• Extrusion 80x80, распил по длине, резьба M8 с обеих сторон, глубина 50 мм — SKU: PIL8080SNN
• Extrusion 80x80, стандартная длина 6050 мм — SKU: PIL8080NNN
• Extrusion 80x80, комплект 25 шт., длина 6050 мм — SKU: PIL8080PAC

Технические данные
Материал: EN AW-6063-T66, прозрачное анодирование
Момент сопротивления W_x = W_y: 28,0 cm3
Момент инерции I_x = I_y: 112,0 cm4
Торсионный момент инерции I_t: 59,5 cm4
Площадь поперечного сечения A: 1547,0 mm2
Масса на метр: 4,280 kg/m

Загрузки (по продукту)
Доступны каталоги и технические приложения для семейства профилей (каталоги и технические листы).

CAD / чертежи
Доступны 2D-чертежи и 3D CAD-модели для скачивания (доступ может требовать регистрации).

Характеристики / технические спецификации

• Наименование продукта: Extrusion 80x80
• Код модели: PIL 8080
• Материал: EN AW-6063-T66 (прозрачное анодирование)
• Момент сопротивления (W_x / W_y): 28,0 cm3
• Момент инерции (I_x / I_y): 112,0 cm4
• Торсионный момент инерции (I_t): 59,5 cm4
• Площадь сечения (A): 1547,0 mm2
• Масса: 4,280 kg/m
• Дизайн T-образной канавки: 14 мм для стандартных модульных элементов
• Доступные форматы: распил по длине, стержень 6050 мм, комплект 25 шт.
