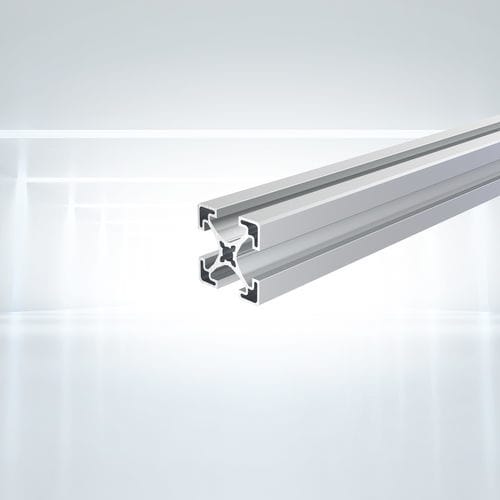

Профиль из анодированного алюминия PIL 4140 series

из алюминияалюминиевый сплавквадратный

Продукт
Robotunits Lean Line профиль 40x40 — универсальный лёгкий алюминиевый профиль для сборки рам машин, ограждений, стеллажей и аналогичных применений.

Применение

• ограждения машин
• корпуса и ограждения
• панели защитных заборов
• лёгкие каркасы машин
• рабочие станции
• полки, стеллажи, тележки (оборудование MRO)

Варианты / Артикулы (примеры)

• Extrusion 40x40 Lean Line, порезка на длину, резьба M8 с обеих сторон, глубина 50 мм — SKU: PIL4140SNN
• Extrusion 40x40 Lean Line, стандартная длина 6050 мм — SKU: PIL4140NNN
• Extrusion 40x40 Lean Line, упаковка 80 шт., стандартная длина 6050 мм — SKU: PIL4140PAC

Загрузки (доступные документы)

• Catalog17_Extrusion and Fastening Technology (PDF)
• Catalog16.5_Technical appendix_Extrusion (PDF)
• Catalog16.5_Technical appendix_Fastener (PDF)
• Robotunits_Folder_EN_web (PDF)

CAD / 3D данные
CAD-данные доступны через встроенный просмотрщик PartCommunity (для скачивания CAD требуется аккаунт / вход).

Характеристики / Технические параметры

• Модель / артикул: PIL 4140
• Профиль: 40x40 Lean Line
• Материал: алюминий EN AW-6063-T66, сатиновое анодирование
• Модуль сопротивления W_x = W_y: 3,3 cm3
• Моменты инерции I_x = I_y: 6,5 cm4
• Момент инерции при кручении I_t: 0,6 cm4
• Площадь поперечного сечения A: 431,0 mm2
• Масса на метр: 1,160 kg
