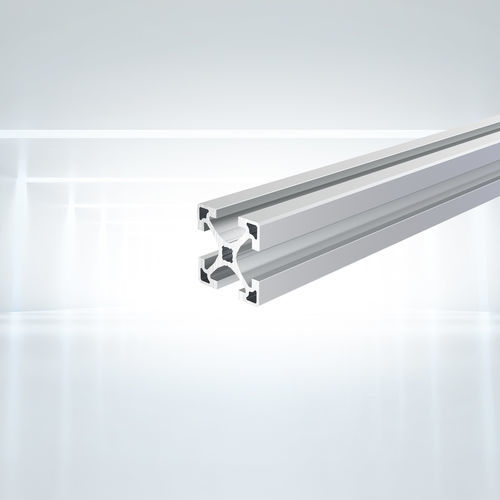

Профиль из алюминия PIL 4040 series

квадратныйТ-образныйдля станины и защитных панелей станка

Обзор
Алюминиевый профиль PIL 4040 для модульных конструкций и каркасов машин. 14 мм T-паз, совместим с серией профилей 40 мм. Анодированная поверхность; материал EN AW-6063-T66.

Применение

• Ограждения и корпуса машин
• Лёгкие машинные рамы
• Рабочие места и монтажные ячейки
• Конвейерные и системы материального потока
• Полки, стеллажи и транспортные тележки

Доступные варианты

• Профиль 40x40, порезка по длине, М8 нарезка с обеих концов — SKU: PIL4040SNN
• Профиль 40x40, стандартная длина 6050 мм — SKU: PIL4040NNN
• Профиль 40x40, упаковка 80 шт., стандартная длина 6050 мм — SKU: PIL4040PAC

Загрузки

• Catalog17_Extrusion and Fastening Technology (PDF)
• Catalog16.5_Technical appendix_Extrusion (PDF)
• Catalog16.5_Technical appendix_Fastener (PDF)
• Robotunits_Folder_EN_web (PDF)

Технические характеристики

• Бренд: Robotunits
• Модель: PIL 4040
• Номинальный размер: 40 x 40 мм
• Паз: 14 мм T-паз
• Материал: EN AW-6063-T66, анодированное покрытие
• Момент сопротивления W_x = W_y: 4,3 cm3
• Площадь инерции I_x = I_y: 8,6 cm4
• Торсионный момент инерции I_t: 0,7 cm4
• Площадь поперечного сечения A: 554,6 mm2
• Масса: 1,530 kg/m
