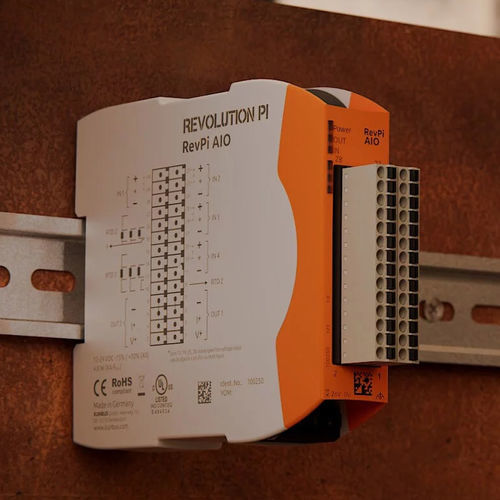

Аналоговый модуль входа/выхода RevPi AIO

4 аналоговых входас 2 аналоговыми выходаминапряжения

Помимо трех различных модулей расширения цифрового ввода/вывода, также доступен модуль расширения аналогового ввода/вывода. С помощью RevPi AIO система Revolution Pi расширяется на 4 аналоговых входа, 2 аналоговых выхода и 2 канала RTD. Как и все модули ввода/вывода, RevPi AIO оснащен 28-контактным разъемом ввода/вывода на передней панели. Входы, выходы и каналы RTD гальванически изолированы друг от друга и от логической схемы. RevPi AIO защищен от помех в соответствии с требованиями EN 61131-2 и может эксплуатироваться при температуре окружающей среды от -30 °C до 55 °C. Кроме того, модуль аналогового ввода/вывода сертифицирован по стандарту UL (UL-File-No. E494534). RevPi AIO оснащен 4 аналоговыми входами для подключения аналоговых датчиков, таких как датчик уровня или датчик приближения. Поддерживаются диапазоны входных сигналов напряжения и тока: Диапазон входного напряжения 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V Диапазон входного тока: 0 - 20 мА 0 - 24 мА +/- 25 мА RevPi AIO имеет 2 аналоговых выхода с разрешением 16 бит для подключения аналоговых исполнительных устройств. Поддерживаемые диапазоны выходного напряжения и тока: Диапазон выходного напряжения 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 0 - 5.5 V 0 - 11 V +/- 5.5 V +/- 11 V Диапазон выходного тока: 0 - 20 мА 0 - 24 мА
