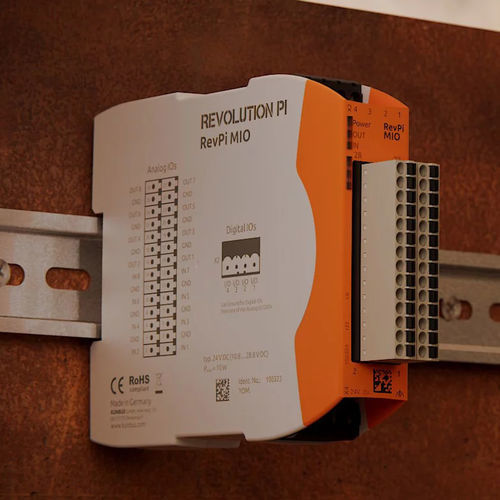

Цифровой модуль входа/выхода RevPi MIO

аналоговый8 аналоговых входов8 аналоговых выходов

В дополнение к специализированным модулям расширения цифровых и аналоговых входов/выходов существует модуль ввода/вывода для Revolution Pi, который имеет цифровые входы/выходы, а также аналоговые входы/выходы. RevPi MIO добавляет 8 аналоговых входов, 8 аналоговых выходов и 4 цифровых канала в систему Revolution Pi. Цифровые каналы могут быть индивидуально сконфигурированы через программное обеспечение как цифровые входы или цифровые выходы. Как и все модули ввода/вывода, RevPi MIO защищен от помех в соответствии со стандартом EN 61131-2 и может работать при температуре окружающей среды от -20 °C до +55 °C. 8 аналоговых входов и 8 аналоговых выходов могут быть подключены через 28-контактный клеммный разъем на передней панели модуля. Как входы, так и выходы работают с напряжением 0 - 10 В. Переменные пороги переключения позволяют аналоговым входам вести себя как цифровые входы. Пороги переключения могут быть установлены для каждого канала. Каждый аналоговый вход имеет высокий импеданс с входным резистором 100 кОм и аппаратный фильтр с частотой среза 1,5 кГц. Кроме того, каждый вход защищен от импульсов ESD с помощью защитного диода. Аналоговые выходы также могут быть настроены на вывод постоянного, заранее заданного напряжения. Это позволяет использовать аналоговые выходы как цифровые и применять логические уровни до 10 В. Помимо аналоговых входов и выходов, RevPi MIO также имеет 4 цифровых канала. Каждый канал может быть сконфигурирован как цифровой вход или цифровой выход с помощью инструмента конфигурирования Revolution Pi PiCtory. Кроме того, можно установить следующие режимы работы: ШИМ-вход, измерение импульсов, GPI 24 В, ШИМ-выход, импульсный выход и выход уровня GPO 24 В.
