Цифровой модуль входа/выхода RevPi series

16 цифровых входов16 цифровых выходов14 цифровых выходов

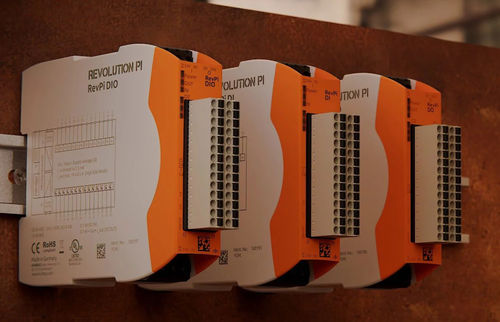

Чтобы превратить Revolution Pi в промышленное устройство управления, к базовому модулю RevPi Core можно подключить различные цифровые модули ввода/вывода. Модули ввода/вывода выпускаются в трех вариантах. Все они имеют одинаковый 28-контактный разъем ввода/вывода на передней панели (разъем с двумя рядами по 14 контактов в каждом - в комплекте поставляются два подходящих 14-контактных гнездовых разъема с пружинными зажимами для подключения многожильных проводов сечением до 1,5 мм²). Помимо стандартной версии с 14 цифровыми входами и 14 цифровыми выходами, существуют также две специальные версии, которые имеют либо 16 цифровых входов, либо 16 цифровых выходов. Все версии имеют гальваническую развязку между логической схемой PiBridge и входами и выходами (напряжение развязки 600 VRMS). Версия RevPi DIO дополнительно имеет гальваническую развязку между входами и выходами. Все версии защищены от помех в соответствии с требованиями EN 61131-2 и могут эксплуатироваться при температуре окружающей среды от -40 °C до 55 °C при относительной влажности до 93 %. Кроме того, все цифровые модули ввода/вывода имеют сертификат UL (UL-File-No. E494534). Входы постоянного тока имеют пороговое напряжение, которое для напряжения питания 24 В соответствует определениям входов EN 61131-2 Тип 1 и Тип 3. Входной ток зажимается на уровне не более 2,4 мА. Эта норма не определена для входов 12 В, поэтому мы не можем проверить ее соответствие. Но пороговые значения разумно снижаются при изменении напряжения питания. Если напряжение питания падает ниже 9 В, на RevPi Core/Connect отправляется сигнал тревоги. Это может использоваться как индикация ненадежных входных значений, которые больше не соответствуют норме для цифрового входа 24 В.
