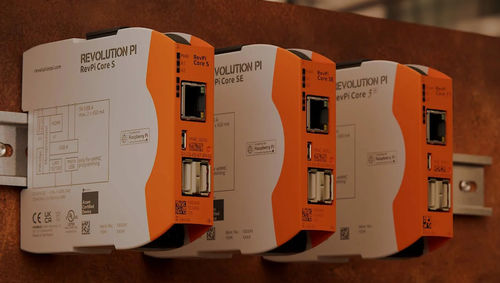

Программируемая автоматическая система Raspberry Pi RevPi Core series

в сети EthernetRS485с интерфейсом USB

Для проектов, в которых можно обойтись без второго интерфейса Ethernet или порта RS-485, RevPi Core предлагает экономичную альтернативу RevPi Connect, не жертвуя модулями расширения. Текущее поколение RevPi Core оснащено вычислительным модулем Raspberry Pi Compute Module 4S. Как и RevPi Connect, RevPi Core может быть расширен модулями ввода-вывода и шлюзами через верхний разъем PiBridge. Разницу между версиями RevPi Core S и RevPi Core SE легко объяснить: Обе версии совместимы с модулями расширения ввода/вывода, но только RevPi Core S может быть расширен шлюзами RevPi. Схема питания - одна из самых важных частей RevPi Core. Для того чтобы получить как можно меньше тепла от рассеиваемой мощности, мы используем современные высокоэффективные DC-DC-преобразователи (КПД в целом составляет более 80 %). Эти преобразователи используют входное напряжение 24 В постоянного тока (что обычно используется в промышленных приложениях) для получения всех питающих напряжений, необходимых для ядра. Но наш модуль Core работает не только в стандартном диапазоне питания от 20,4 В до 28,8 В, но и при входном напряжении всего 10,2 В*. Это означает, что в качестве источника питания можно использовать даже автомобильные аккумуляторы или солнечные батареи. При входном напряжении 24 В любая потеря питания длительностью до 10 мс не повлияет на работу RevPi Core (потребляющего полный ток от обоих USB-портов) и даже до 25 мс без нагрузки USB. Входное напряжение и функциональное заземление подключаются к RevPi Core с помощью сверхпрочных разъемов на нижней стороне.
