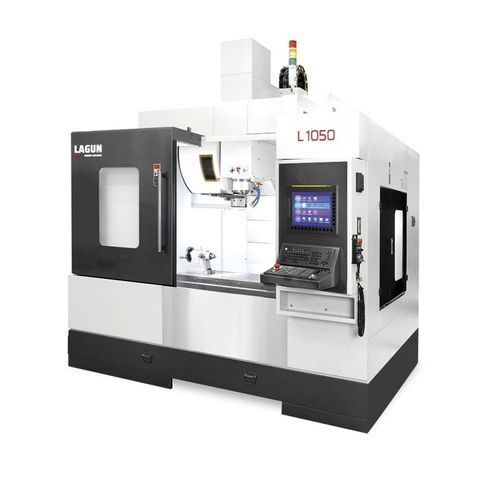

Обрабатывающий центр ЧПУ 3 оси L 1050вертикальныйBT 40SK40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 40, SK40
- Ход Х
1 050 mm
(41 in)- Ход Y
600 mm
(24 in)- Ход Z
640 mm
(25 in)- Скорость вращения
8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)- Мощность
24 kW, 25 kW, 26 kW
(32,63 hp, 33,99 hp, 35,35 hp)- Скорость подачи по оси X
36 000 mm/min
(24 in/s)- Скорость подачи по оси Y
36 000 mm/min
(24 in/s)- Грузоподъемность стола
700 kg
(1 543 lb)- Вес инструментов (макс)
8 kg
(17,6 lb)- Повторяемость
0,003 mm
(0 in)- Время смены инструмента
2,5 s
- Общий вес
6 200 kg
(13 668,66 lb)- Общая высота
3 100 mm
(122 in)
Описание
ТАБЛИЦА
Поверхность стола
1.150 x 550 мм
Т-образные прорези
5 x 18 x 100 мм
Высота от стола до пола
925 мм
ГЛАВА
Мощность главного шпинделя (S1/S6)
11 / 15,5 кВт
Передача
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
Расстояние от шпинделя до стола (мин./макс.)
120 ÷ 760 мм
Расстояние от шпинделя до колонны
680 мм
ПЕРЕВОД
Система
Guía lineal rodillos / Rodillo motako gida lineala / Линейные направляющие роликового типа / Glissière linéaire à rouleaux / Linear-Rollenführung
Количество направляющих рельсов (X-Y-Z)
2 - 3 - 2
Блоки направляющих (X-Y-Z)
6 - 5 - 6
Ø шариковые винты
40 x 16 мм
Скорости быстрой подачи (X-Y-Z)
36-36-42 м/мин
АВТОМАТИЧЕСКИЙ СМЕНЩИК ИНСТРУМЕНТА
Система выбора
Произвольный / Ausazkoa / Тип руки / À bras / Doppelgreifer
Количество инструментов (BT 40)
30
Макс. диаметр с соседними инструментами (BT 40)
76 мм
Макс. диаметр с чередующимися инструментами (BT 40)
150 мм
Макс. длина инструмента (BT 40)
300 мм
ТОЧНОСТЬ
Позиционирование
± 0,005 мм
ОБЩАЯ ИНФОРМАЦИЯ
Необходимый запас для пола
3.200 x 2.457 мм
---
