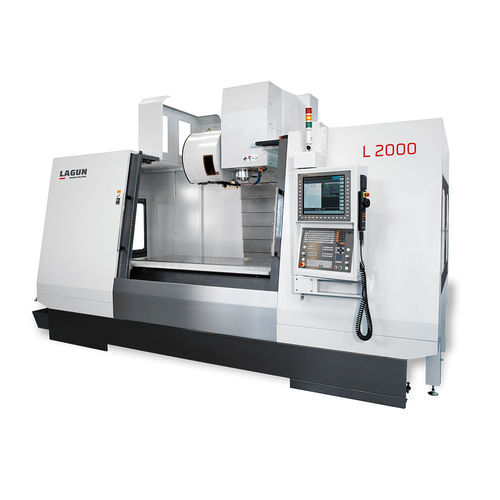

Вертикальный Обрабатывающий центр ЧПУ L 20003 осисо стойкойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Передний конец шпинделя
- BT 40, BT 50, SK40, SK50, ISO 50
- Количество инструментов
- 40 инструментов
- Применение
- для устройства смены инструмента
- Ход Х
2 000 mm
(79 in)- Ход Y
820 mm
(32 in)- Ход Z
820 mm
(32 in)- Скорость вращения
8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)- Мощность
40 kW, 42 kW, 44 kW
(54,38 hp, 57,1 hp, 59,82 hp)- Скорость подачи по оси X
20 000 mm/min
(13 in/s)- Скорость подачи по оси Y
20 000 mm/min
(13 in/s)- Грузоподъемность стола
2 000 kg
(4 409 lb)- Повторяемость
0,003 mm
(0 in)- Время смены инструмента
2,5 s
- Общий вес
19 000 kg
(41 887,83 lb)- Общая высота
3 324 mm
(130,9 in)
Описание
ТАБЛИЦА
Поверхность стола
2.100 x 800 мм
Т-образные прорези
5 x 18 x 150 мм
Высота от стола до пола
1.020 мм
ГЛАВА
Мощность главного шпинделя (S1/S6)
18,5 / 26 кВт
Передача
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
Расстояние от шпинделя до стола (мин./макс.)
200 ÷ 1.020 мм
Расстояние от шпинделя до колонны
840 мм
ПЕРЕВОД
Система
Линейные направляющие / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа
Количество направляющих (X-Y-Z)
3 - 4 - 2
Блоки направляющих (X-Y-Z)
9 - 8 - 6
Ø шариковые винты
45 x 10 мм
Скорости быстрой подачи (X-Y-Z)
20 м/мин
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Система выбора
Произвольный / Ausazkoa / Тип руки / À bras / Doppelgreifer
Количество инструментов (BT 40)
30
Макс. диаметр с соседними инструментами (BT 40)
76 мм
Макс. диаметр с чередующимися инструментами (BT 40)
150 мм
Макс. длина инструмента (BT 40)
300 мм
ТОЧНОСТЬ
Позиционирование
± 0,005 мм
ОБЩАЯ ИНФОРМАЦИЯ
Необходимый запас для пола
4.800 x 3.190 мм
Высота машины
3.324 мм
---
Каталоги
VERTICAL MACHINING CENTRES
24 Страницы
