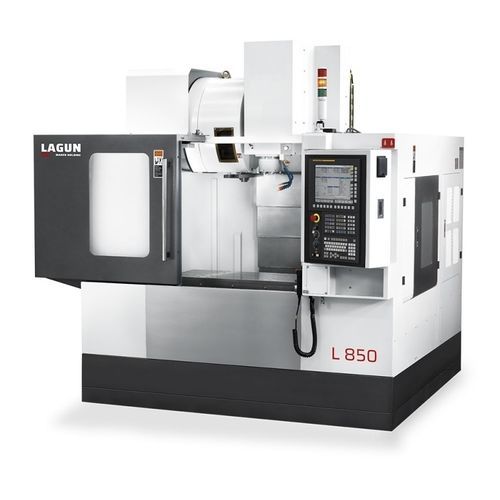

Вертикальный Обрабатывающий центр ЧПУ L 8503 осисо стойкойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Передний конец шпинделя
- BT 40, SK40
- Количество инструментов
- 16 инструментов
- Ход Х
850 mm
(33 in)- Ход Y
485 mm, 500 mm
(19 in, 20 in)- Ход Z
630 mm
(25 in)- Скорость вращения
8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)- Мощность
14 kW, 18 kW, 21 kW
(19,03 hp, 24,47 hp, 28,55 hp)- Скорость подачи по оси X
36 000 mm/min
(24 in/s)- Скорость подачи по оси Y
36 000 mm/min
(24 in/s)- Грузоподъемность стола
400 kg
(882 lb)- Вес инструментов (макс)
8 kg
(17,6 lb)- Время смены инструмента
6 s
- Общий вес
4 300 kg
(9 479,88 lb)- Общая высота
2 800 mm
(110,2 in)
Описание
ТАБЛИЦА
Поверхность стола
1.000 x 460 мм
Т-образные прорези
5 x 18 x 80 мм
Высота от стола до пола
925 мм
ГЛАВА
Мощность главного шпинделя (S1/S6)
7,5 / 11 кВт
Передача
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
Расстояние от шпинделя до стола (мин./макс.)
140 ÷ 770 мм
Расстояние от шпинделя до колонны
550 мм
ПЕРЕВОД
Система
Линейная направляющая / Линейная направляющая с шариками / Линейная направляющая с шариками / Линейная направляющая с шариками / Линейная направляющая с шариками / Линейно-кугельфурунг
Количество направляющих (X-Y-Z)
2 - 3 - 2
Блоки направляющих (X-Y-Z)
4 - 5 - 4
Ø шариковые винты
32 x 12 мм
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Система выбора
Sombrilla / Itzalkin motakoa / Безрукий / Type parapluie / Teller
Количество инструментов (BT 40)
16
Время замены инструмента
6 s
Макс. диаметр с соседними инструментами (BT 40)
100 мм
Макс. диаметр с чередующимися инструментами (BT 40)
130 мм
Макс. длина инструмента (BT 40)
250 мм
ТОЧНОСТЬ
Позиционирование
± 0,005 мм
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Автоматическое устройство смены инструмента
Произвольный / Ausazkoa / Тип руки / À bras / Doppelgreifer
Количество инструментов
30
ОБЩАЯ ИНФОРМАЦИЯ
Требуется запас для пола
2.575 x 2.430 мм
Высота машины
2.800 мм
---
