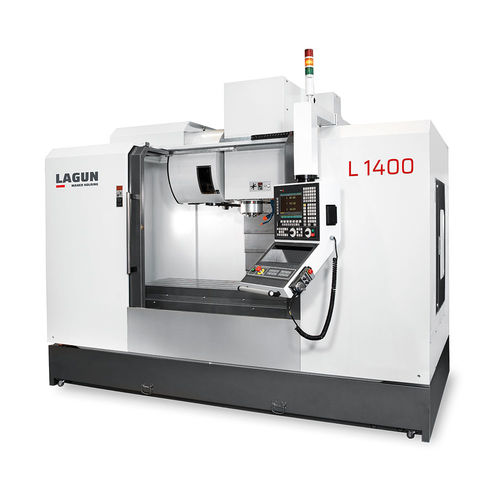

Вертикальный Обрабатывающий центр ЧПУ L 14003 осисо стойкойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Передний конец шпинделя
- BT 40, BT 50, SK40, SK50, ISO 50
- Количество инструментов
- 40 инструментов
- Ход Х
1 430 mm
(56 in)- Ход Y
670 mm
(26 in)- Ход Z
640 mm
(25 in)- Скорость вращения
8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)- Мощность
28 kW, 34 kW, 36 kW
(38,07 hp, 46,23 hp, 48,95 hp)- Скорость подачи по оси X
30 000 mm/min
(20 in/s)- Скорость подачи по оси Y
30 000 mm/min
(20 in/s)- Грузоподъемность стола
1 200 kg
(2 646 lb)- Вес инструментов (макс)
8 kg
(17,6 lb)- Повторяемость
0,003 mm
(0 in)- Время смены инструмента
2,5 s
- Общий вес
10 000 kg
(22 046,23 lb)- Общая высота
2 900 mm
(114,2 in)
Описание
ТАБЛИЦА
Поверхность стола
1.500 x 620 мм
Т-образные прорези
5 x 18 x 125 мм
Высота от стола до пола
945 мм
ГЛАВА
Мощность главного шпинделя (S1/S6)
15 / 22 кВт
Передача
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
Расстояние от шпинделя до стола (мин./макс.)
100 ÷ 740 мм
Расстояние от шпинделя до колонны
750 мм
ПЕРЕВОД
Система
Линейные направляющие / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа / Линейные направляющие роликового типа
Количество направляющих (X-Y-Z)
2 - 3 - 2
Блоки направляющих (X-Y-Z)
6 - 6 - 6
Ø шариковые винты
40 x 10 мм
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Система выбора
Произвольный / Ausazkoa / Тип руки / À bras / Doppelgreifer
Количество инструментов (BT 40)
30
Макс. диаметр с соседними инструментами (BT 40)
76 мм
Макс. диаметр с чередующимися инструментами (BT 40)
150 мм
Макс. длина инструмента (BT 40)
300 мм
ТОЧНОСТЬ
Позиционирование
± 0,005 мм
ОБЩАЯ ИНФОРМАЦИЯ
Необходимый запас для пола
3.320 x 2.945 мм
---
