Датчик акустической эмиссии для контроля GH150/1

для измеренийпьезоэлектрическиймагнитный

Описание

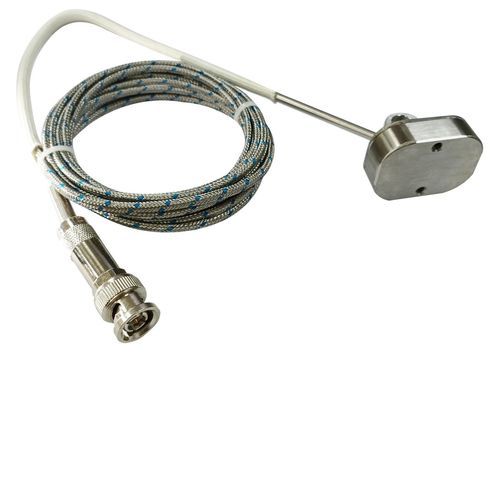

GH150/1 (Magnetic) — высокотемпературный датчик акустической эмиссии (AE), разработанный для мониторинга конструкций и неразрушающего контроля (NDT) в суровых промышленных условиях до 350°C. Обладает резонансной частотой 170 kHz, контактными поверхностями из нержавеющей стали/Invar, степенью защиты IP68, встроенным кабелем с BNC-разъемом и вариантами крепления: магнитное или зажимное. Датчик оснащён 20 см жаропрочной металлической трубкой и 3 м кабелем; нижнее магнитное крепление подходит для временных испытаний, полевых инспекций и мониторинга горячих металлических конструкций.

Характеристики

• Резонансная частота: 170 kHz
• Диапазон частот: 30 kHz – 400 kHz
• Температура эксплуатации: -45°C до 350°C
• Степень защиты: IP68
• Встроенный BNC-разъем на кабеле (боковое расположение)
• Контактная поверхность: нержавеющая сталь / Invar; материалы корпуса: нержавеющая сталь / Invar / медь
• Жаропрочная металлическая трубка 20 см и кабель 3 м
• Магнитное нижнее крепление (самомагнитное) с опциями зажима, хомутом или свободной монтажной штангой

Типичные области применения

• Временная AE-инспекция горячих металлических конструкций
• Полевые испытания, где предпочтительна магнитная или зажимная фиксация
• Приложения мониторинга AE, требующие работы до 350°C (трубопроводы, сосуды под давлением, оборудование заводов)
• Инспекция горячих металлических конструкций и мониторинг состояния технологического оборудования
• Временные полевые испытания и устранение неисправностей

Рекомендации по установке
Правильная установка важна для повторяемого обнаружения AE-сигналов, особенно при высокой температуре. Рекомендуется:

• Очистить поверхность крепления перед установкой
• Убедиться, что фактическая температура поверхности находится в рабочем диапазоне датчика
• Использовать магнитное крепление только при достаточной удерживающей силе для данной температуры поверхности и условий вибрации
• Для долгосрочной механической стабильности рассмотреть вариант с индивидуальным зажимом, хомутом или свободной штангой вместо магнитного крепления
• Избегать прямого натяжения кабеля, резких изгибов и механических ударов вблизи датчика
• Проверить отклик канала перед формальными испытаниями или длительным мониторингом

Аксессуары и совместимость

• Модели сигнального кабеля: SYV-50-3 / STYV-50-2
• Варианты крепления: Самомагнитное / хомут / индивидуальный зажим / свободная монтажная штанга
• Совместимые предварительные усилители: PAS, PAV

Примечания
Этот датчик НЕ рекомендуется для постоянной установки на поверхностях выше 350°C. Для более высокотемпературных поверхностей рассмотрите установку с волноводом или специальное решение для высокотемпературных датчиков. Для длительных магнитных установок при очень высокой температуре перед вводом в эксплуатацию проверьте температуру поверхности, магнитную удерживающую силу, вибрации, прокладку кабеля и направление крепления.

Технические характеристики

• Модель: GH150/1 (Magnetic)
• Резонансная частота (Ref V/(m/s)): 170 kHz
• Диапазон частот: 30 kHz - 400 kHz
• Пиковая чувствительность (Ref V/(m/s)): >55 dB
• Рабочая температура: -45°C до 350°C
• Размеры (DxWxH): 30 × 40 × 10.5 mm
• Вес: 200 g
• Материал корпуса: нержавеющая сталь Invar / медь
• Материал контактной поверхности: нержавеющая сталь Invar / медь
• Степень защиты: IP68
• Разъём: BNC на интегрированном кабеле
• Расположение разъёма: боковое
• Длина кабеля: 3 m
• Длина жаропрочной металлической трубки: 20 cm
• Аксессуары: сигнальный кабель SYV-50-3 / STYV-50-2; крепление: самомагнитное / хомут / индивидуальный зажим / свободная монтажная штанга; предварительный усилитель: PAS / PAV
